Thông số kỹ thuật xe cẩu 10 tấn – Cách đọc sơ đồ tải trọng xe cẩu

Xe cẩu 10 tấn là phương tiện chuyên dụng không thể thiếu trong các dự án xây dựng, lắp đặt hoặc vận chuyển hàng hóa nặng 10.000 Kg. Với tải trọng lớn và khả năng vận hành linh hoạt, dòng cần cẩu 10 tấn này phù hợp cho các công trường từ vừa đến lớn. Các loại hình phổ biến bao gồm xe cẩu thùng 10 tấn (hay cẩu tự hành 10 tấn) và các dòng chuyên dụng hơn như cần cẩu bánh xích 10 tấn.

Trong bài viết này, Xe Cẩu Tiến Phát sẽ cung cấp thông tin chi tiết về thông số kỹ thuật xe cẩu 10 tấn, bảng phân bố tải trọng và hướng dẫn đọc sơ đồ tải trọng của mẫu xe cẩu Hyundai HD320 4 chân gắn cẩu KangLim KS2605, giúp bạn lựa chọn phương tiện phù hợp cho công việc.

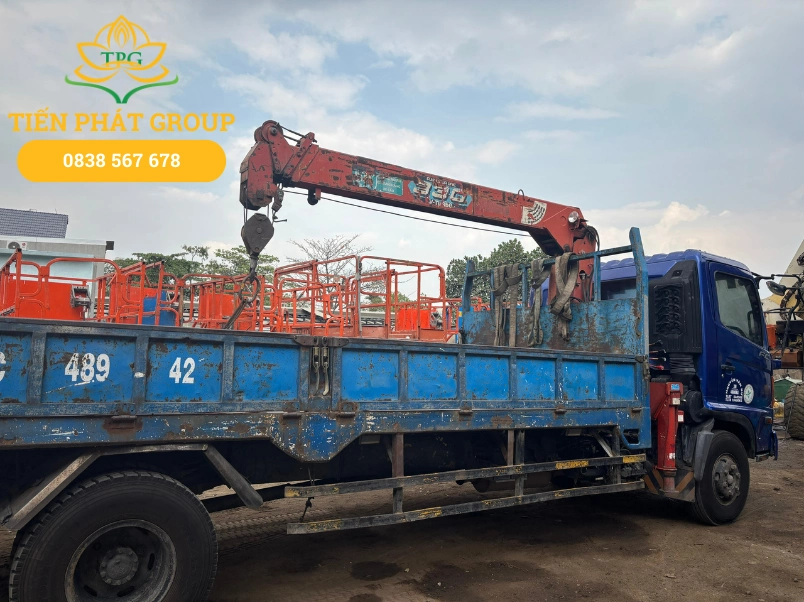

Thông số kỹ thuật xe cẩu 10 tấn

Thực tế, thông số kỹ thuật xe cẩu 10 tấn rất đa dạng tùy thuộc vào từng mẫu xe và cẩu cụ thể. Một chiếc cần cẩu 10 tấn thường bao gồm các thông số chính sau:

Thông số chính của cẩu:

• Sức nâng tối đa: 10 tấn tại bán kính gần
• Chiều cao nâng tối đa: Có thể đạt tới 23-27 mét.
• Tầm với làm việc tối đa: Tùy thuộc vào mẫu cẩu, có thể từ 20-22 mét hoặc hơn.
• Số đoạn cần: Phổ biến là 5 đoạn cần.

Thông số của xe cơ sở:

• Tải trọng chuyên chở: Khoảng 10.600 – 12.700 kg tùy loại.
• Tổng trọng tải: Khoảng 30.000 kg trở lên.
• Kích thước tổng thể (Dài x Rộng x Cao): Có thể là 12.200 x 2.500 x 3.900 mm.

Thông số kỹ thuật xe cẩu Hyundai HD320 4 chân gắn cẩu KangLim KS2605

Xe cẩu tự hành 10 tấn Hyundai HD320 4 chân kết hợp với cẩu KangLim KS2605 mang lại hiệu suất vượt trội, đáp ứng tốt yêu cầu nâng hạ. Dưới đây là thông tin chi tiết về cấu hình xe:

Bảng phân bố sơ đồ tải trọng xe cẩu 10 tấn

Hiểu rõ bảng phân bố tải trọng là yếu tố then chốt để vận hành xe cẩu an toàn. Dưới đây là sơ đồ tải trọng cơ bản cho cẩu KangLim KS2605:

Hướng dẫn cách đọc sơ đồ tải trọng xe cẩu 10 tấn

Để đọc sơ đồ tải trọng xe cẩu 10 tấn, bạn cần xác định bán kính làm việc (tầm với) và chiều dài cần cẩu, sau đó tìm giao điểm của hai thông số này trên biểu đồ để xác định tải trọng nâng tối đa cho phép tại vị trí đó. Cần chú ý các yếu tố như cấu hình cần cẩu, chiều cao nâng và góc nâng để đảm bảo an toàn và hiệu quả khi vận hành.

Các bước đọc sơ đồ tải trọng:

Xác định cấu hình cần cẩu

Đầu tiên, hãy nắm rõ các thông số kỹ thuật của cẩu KangLim KS2605, với chiều cao làm việc tối đa 23m và bán kính làm việc lớn nhất 21m.

Xác định bán kính làm việc

Đo khoảng cách từ tâm quay của cần cẩu đến điểm nâng tải.

Cộng thêm phần thùng xe nếu cần.

Xác định chiều dài cần cẩu hoặc góc nâng

Tùy thuộc vào sơ đồ, bạn có thể cần xác định chiều dài cần hoặc góc nâng cần thiết cho công việc.

Đọc sơ đồ tải trọng

Tra bảng tải trọng tương ứng với bán kính làm việc đã đo.

Xác định tải trọng thực tế

Đảm bảo vật nâng nằm trong giới hạn tải trọng của cần cẩu tại bán kính làm việc.

Điều chỉnh góc nâng

Giữ góc nâng cần cẩu trong khoảng 45-75 độ để tối ưu hóa hiệu suất.

Ví dụ minh họa cách đọc sơ đồ tải trọng

Tình huống: Nâng vật nặng 3.000kg tại bán kính 6m.

Thực hiện:

• Xác định cấu hình cần cẩu: Cẩu KangLim KS2605 với tải trọng tối đa 3.500kg tại 6m.
• Đo bán kính làm việc: Từ tâm quay đến vật nâng, được xác định là 6m.
• Tra tải trọng tối đa: 3.000kg nằm trong giới hạn an toàn.
• Điều chỉnh góc nâng: Đảm bảo góc nâng cần cẩu phù hợp.

Lưu ý quan trọng:

• Bán kính làm việc là yếu tố quan trọng nhất:Xe cẩu có tải trọng nâng giảm dần khi bán kính làm việc tăng.
• Sơ đồ tải trọng cung cấp thông tin chính xác:Nó giúp bạn lựa chọn cấu hình cần cẩu phù hợp và đảm bảo an toàn, ngăn ngừa rủi ro và tai nạn.
• Tải trọng nâng tối đa thay đổi:Mỗi xe cẩu có sơ đồ tải riêng và tải trọng nâng thay đổi tùy thuộc vào bán kính, góc nâng và chiều dài cần.

Dịch vụ cho thuê và báo giá xe cẩu 10 tấn

Nếu bạn đang có nhu cầu thuê xe cẩu 10 tấn cho dự án của mình, Tiến Phát là đơn vị cung cấp dịch vụ uy tín hàng đầu.

Giá thuê xe cẩu 10 tấn phụ thuộc vào thời gian và tính chất công việc. Chúng tôi cung cấp giá thuê cẩu tự hành 10 tấn cạnh tranh theo ca, ngày, tháng. Vui lòng liên hệ để nhận giá thuê xe cẩu tự hành 10 tấn chính xác nhất.

Xe cẩu 10 tấn Hyundai HD320 4 chân gắn cẩu KangLim KS2605 là lựa chọn lý tưởng cho các công trình đòi hỏi khả năng nâng hạ hiệu quả, an toàn và linh hoạt. Hy vọng bài viết đã giúp bạn nắm rõ các thông số kỹ thuật, sơ đồ tải trọng và cách vận hành loại xe cẩu này để tối ưu hiệu suất công việc.

Một số câu hỏi thường gặp (FAQs)

1. Dịch vụ cho thuê xe cẩu của Tiến Phát có bao gồm người lái không?

Có. Dịch vụ cho thuê xe cẩu 10 tấn của chúng tôi luôn đi kèm với tài xế vận hành đã được đào tạo bài bản, có đầy đủ chứng chỉ và kinh nghiệm dày dặn, đảm bảo an toàn tuyệt đối và hiệu quả công việc.

2. Sự khác nhau giữa cẩu tự hành (cẩu thùng) và cẩu chuyên dụng (cẩu bánh lốp/bánh xích) là gì?

• Xe cẩu tự hành 10 tấn: Là xe tải cẩu 10 tấn có gắn cẩu sau cabin, vừa có khả năng nâng hạ, vừa có thùng để chở hàng. Rất linh hoạt cho các công việc cần di chuyển và vận chuyển hàng hóa.
• Cẩu chuyên dụng (bánh lốp/bánh xích): Chỉ có chức năng cẩu, không có thùng chở hàng. Tuy nhiên, chúng thường có sức nâng và tầm với vượt trội hơn ở cùng một mức tải trọng danh nghĩa.

3. Mua một chiếc xe cẩu 10 tấn cũ có phải là lựa chọn tốt không? Mua xe cẩu 10 tấn cũ là một giải pháp tốt để tiết kiệm chi phí đầu tư ban đầu. Tuy nhiên, bạn cần kiểm tra kỹ lưỡng tình trạng của xe và cẩu, đặc biệt là hệ thống thủy lực, kết cấu cần và lịch sử bảo dưỡng. Tốt nhất nên có chuyên gia kỹ thuật đi cùng để thẩm định trước khi quyết định mua.

4. Vận hành xe cẩu 10 tấn có cần chứng chỉ gì không?

Có. Theo quy định, người vận hành xe cẩu 10 tấn bắt buộc phải có “Chứng chỉ vận hành xe cẩu”. Đây là điều kiện tiên quyết để đảm bảo người lái có đủ kiến thức và kỹ năng xử lý an toàn, phòng tránh tai nạn lao động.
