Hệ thống thủy lực xe cẩu là bộ phận tạo và truyền lực chính giúp cần cẩu thực hiện các thao tác như nâng hạ tải trọng, vươn cần, xoay mâm và vận hành chân chống. Hệ thống này hoạt động bằng cách sử dụng dầu thủy lực áp suất cao để chuyển đổi năng lượng cơ học thành lực nâng lớn, đáp ứng yêu cầu làm việc liên tục trong xây dựng, bốc xếp container, lắp dựng kết cấu thép và vận chuyển hàng nặng.
Hệ thống thủy lực xe cẩu là gì?
Hệ thống thủy lực xe cẩu là hệ thống truyền lực sử dụng dầu thủy lực áp lực cao để vận hành các bộ phận cơ khí của xe cẩu. Hệ thống bao gồm các xi lanh, motor, van điều khiển và đường ống dẫn dầu, giúp thực hiện các thao tác nâng hạ vật nặng, vươn/rút cần, quay mâm và chống lật.

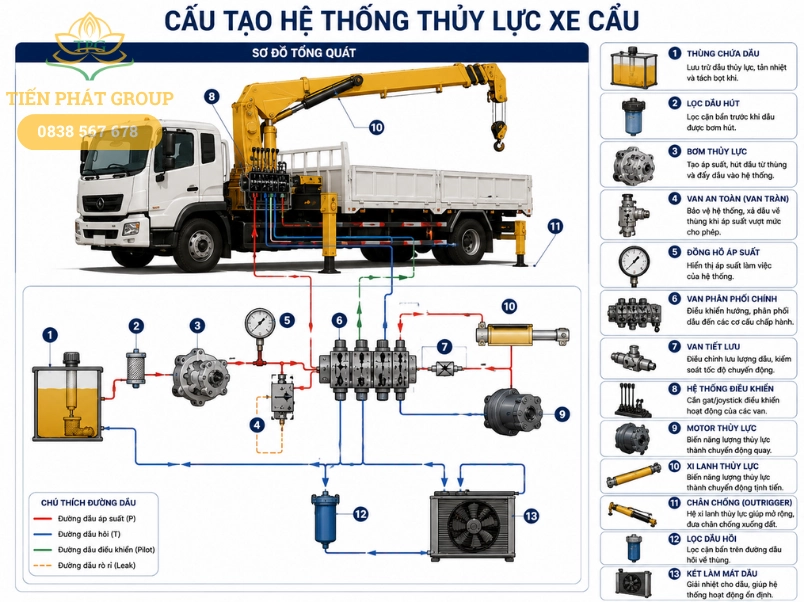

Cấu tạo chính của hệ thống thủy lực xe cẩu
Một hệ thống thủy lực xe cẩu hoàn chỉnh được cấu thành từ các cụm chi tiết cơ bản là thùng chứa dầu, bơm thủy lực, van điều khiển, xilanh thủy lực motor thủy lực, đường ống, khớp nối, lọc dầu và các bộ phận phụ.
Cụ thể:
- Thùng chứa dầu: Bộ phận lưu trữ dầu thủy lực, có chức năng tản nhiệt cho hệ thống, phân tách nước và loại bỏ bọt khí sinh ra trong quá trình vận hành xe cẩu.
- Bơm thủy lực: Đóng vai trò tạo nguồn năng lượng chính, thường sử dụng bơm bánh răng hoặc bơm piston, làm nhiệm vụ hút dầu từ thùng chứa và nén thành dòng chảy áp suất cao.
- Van điều khiển: Cụm thiết bị điều hướng lưu lượng và áp lực, bao gồm van phân phối (đóng mở dòng chảy) và van an toàn (xả áp khi quá tải để bảo vệ hệ thống).
- Xilanh thủy lực: Cơ cấu chấp hành chuyển động thẳng, trực tiếp tạo lực đẩy để vận hành xi lanh nâng cần (luffing cylinder), xi lanh vươn cần (telescopic cylinder) và xi lanh chân chống.
- Motor thủy lực: Cơ cấu chấp hành chuyển động quay, biến đổi áp năng thành mô-men xoắn để vận hành cơ cấu xoay mâm (slewing motor) và hệ thống tời cáp.
- Đường ống, khớp nối, lọc dầu, van một chiều: Mạng lưới ống dẫn thủy lực truyền tải áp lực. Lọc dầu đảm bảo độ sạch của lưu chất, trong khi van chống lún (van một chiều có điều khiển) giữ áp suất để ngăn tình trạng tụt tải đột ngột.
- Các bộ phận phụ: Đồng hồ đo áp suất, bộ làm mát dầu, cảm biến nhiệt độ.

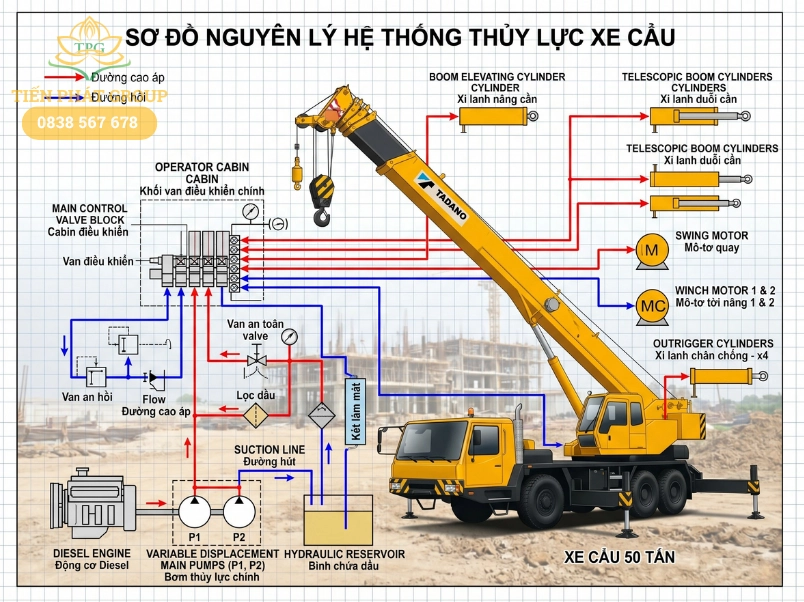

Nguyên lý hoạt động cơ bản của hệ thống thủy lực xe cẩu
Nguyên lý làm việc cốt lõi của hệ thống thủy lực xe cẩu tuân theo định luật Pascal: áp suất tác dụng lên một chất lỏng chứa trong không gian kín được truyền đi nguyên vẹn theo mọi hướng.
Chu trình vận hành khép kín diễn ra theo các bước sau:
- Động cơ xe (động cơ diesel) quay và kéo bơm thủy lực hoạt động.
- Bơm hút dầu từ thùng chứa và nén dầu lên áp suất cao.
- Dầu áp suất cao chảy qua van điều khiển và được phân phối đến xi lanh thủy lực hoặc motor thủy lực.
- Dầu đẩy piston trong xi lanh để nâng/hạ cần, vươn rút cần hoặc kích chân chống. Motor thủy lực quay mâm hoặc tời.
- Sau khi thực hiện công việc, dầu hồi về thùng chứa qua đường hồi để tiếp tục chu trình.
Các chức năng chính do hệ thống thủy lực xe cẩu điều khiển
Hệ thống thủy lực xe cẩu chịu trách nhiệm cấp nguồn động lực để thực hiện 5 thao tác cơ bản cấu thành toàn bộ chu trình cẩu hàng
- Chân chống (Outriggers): Hệ thống thủy lực kích hoạt các chân chống thủy lực để mở rộng và nâng xe lên, tạo độ ổn định khi nâng tải. Mỗi chân chống thường có xi lanh ngang (mở rộng) và xi lanh dọc (nâng hạ).
- Xoay mâm (Slewing): Dòng dầu áp suất cao làm quay motor thủy lực, truyền động qua hệ thống bánh răng giảm tốc để xoay mâm quay toa. Chức năng này cho phép cần cẩu xoay 360 độ liên tục, định vị tải trọng chính xác tại công trường.
- Nâng/hạ góc cần (Luffing): Xi lanh thủy lực luffing thay đổi góc nâng của cần chính. Chức năng này quyết định bán kính làm việc và khả năng nâng tải ở các độ cao khác nhau.
- Vươn/rút cần (Telescoping): Các xi lanh telescopic bên trong cần ống lồng giúp vươn dài hoặc rút ngắn cần. Hệ thống thường có nhiều xi lanh đồng tâm để thực hiện chuyển động này.
- Tời nâng (Hoist): Motor thủy lực tời cuộn cáp để nâng hạ tải. Hệ thống có van hãm và van an toàn để kiểm soát tốc độ và ngăn tải rơi tự do.
Sơ đồ hệ thống thủy lực xe cẩu và cách đọc

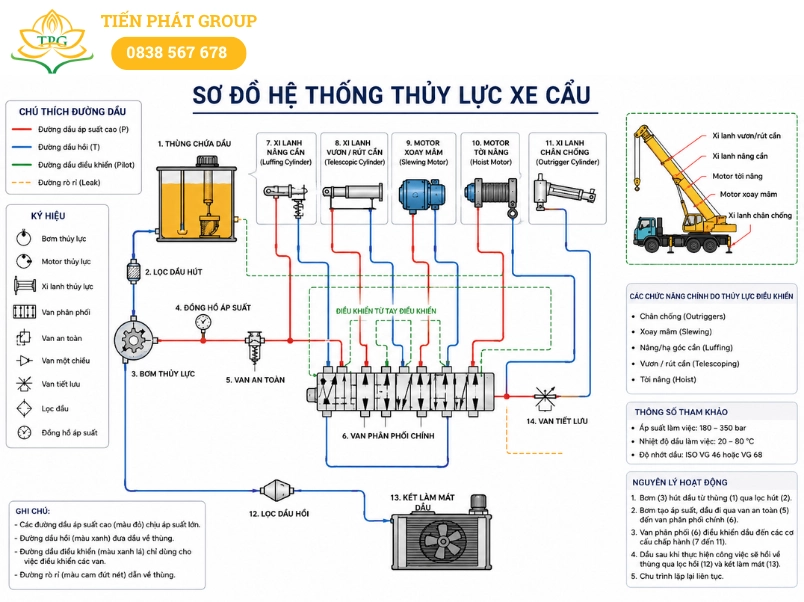

Sơ đồ hệ thống thủy lực xe cẩu
Sơ đồ hệ thống thủy lực xe cẩu là bản mô tả đường đi của dầu thủy lực trong toàn bộ mạch vận hành. Một sơ đồ mạch dầu cơ bản thường gồm:
- Két làm mát dầu
- Thùng chứa dầu
- Bơm thủy lực
- Van an toàn
- Van phân phối
- Xi lanh hoặc motor thủy lực
- Đường dầu hồi
- Bộ lọc dầu
Cách đọc sơ đồ thủy lực xe cẩu
Bước 1: Xác định nguồn tạo áp suất là bơm thủy lực và động cơ dẫn động bơm
Bước 2: Theo dõi đường dầu áp suất cao
- Dầu sau khi được nén sẽ đi qua van an toàn, van phân phối, van tiết lưu
- Thông thường đường dầu hồi ký hiệu màu xanh, đường áp suất cao ký hiệu màu đỏ
Bước 3: Xác định cơ cấu chấp hành
Dầu sẽ được dẫn đến:
- Xi lanh nâng cần
- Xi lanh telescopic
- Motor quay mâm
- Motor tời nâng
Đây là nơi áp suất dầu được chuyển thành lực cơ học.
Bước 4: Theo dõi đường dầu hồi
- Sau khi hoàn thành công việc, dầu hồi về thùng chứa, đi qua lọc dầu và két làm mát
- Quá trình tuần hoàn này giúp ổn định nhiệt độ dầu, loại bỏ cặn bẩn và duy trì áp suất hệ thống
Các ký hiệu thường gặp trên sơ đồ thủy lực
Một số ký hiệu phổ biến gồm:
- P: Đường áp suất
- T: Đường hồi dầu
- Van một chiều
- Van relief
- Xi lanh tác động kép
- Motor thủy lực
- Đồng hồ áp suất

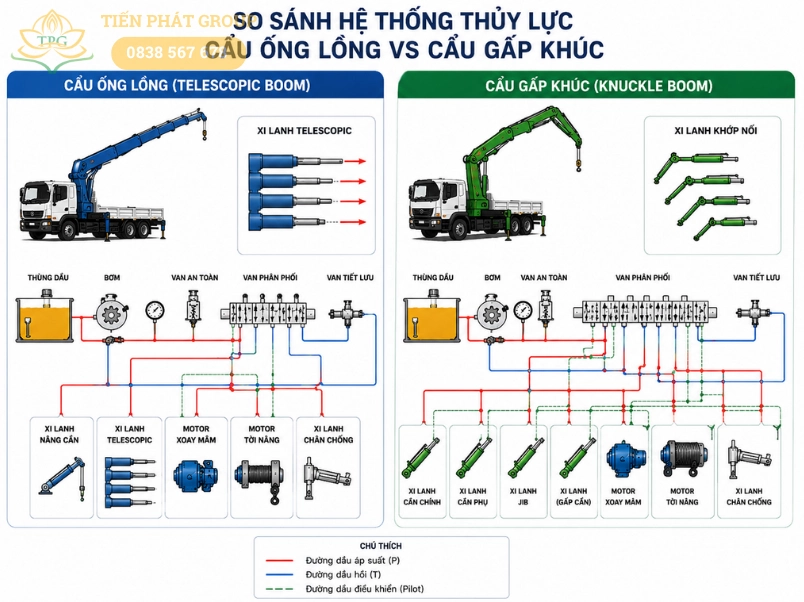

Sự khác biệt về hệ thống thủy lực giữa cẩu ống lồng và cẩu gấp khúc
Mặc dù đều sử dụng hệ thống thủy lực xe cẩu để tạo lực nâng, nhưng cẩu ống lồng và cẩu gấp khúc có cấu trúc thủy lực khác nhau do đặc điểm vận hành riêng biệt.
| Tiêu chí | Cẩu thước ống lồng (Telescopic Boom) | Cẩu gấp khúc (Knuckle Boom) |
| Đại diện | Unic, Tadano, Soosan, Kanglim | Palfinger, Fassi, Hiab |
| Cấu tạo xi lanh cần | Sử dụng cụm xi lanh thủy lực đồng trục lồng vào nhau đặt bên trong thân cần để đẩy các đốt trượt dọc theo phương thẳng. | Sử dụng nhiều xi lanh khớp nối độc lập gắn bên ngoài tại mỗi khớp gập của cần cẩu. |
| Đặc thù truyền lực | Áp suất dầu tập trung duy trì lực đẩy cho một hành trình ty ben dài, đòi hỏi van an toàn có ngưỡng chịu tải rất cao. | Phân bổ lưu lượng dầu đồng thời qua nhiều xi lanh, yêu cầu hệ thống van điều khiển nhiều nhánh phức tạp để phối hợp các khớp. |
| Biên độ linh hoạt | Không gian hoạt động tuyến tính, cần không gian mở thẳng đứng, thích hợp nâng vật liệu xây dựng, kết cấu thép. | Khả năng vươn/gập linh hoạt cao, luồn lách dễ dàng vào các không gian hẹp bị che khuất (bên trong nhà xưởng, gầm cầu). |
Các lỗi hệ thống thủy lực xe cẩu thường gặp
Trong quá trình vận hành, hệ thống thủy lực xe cẩu thường làm việc dưới áp suất và tải trọng lớn liên tục. Nếu dầu thủy lực xuống cấp, áp suất không ổn định hoặc các bộ phận bị mài mòn, hệ thống có thể xuất hiện nhiều lỗi ảnh hưởng trực tiếp đến khả năng nâng tải và độ an toàn của xe cẩu.
Dưới đây là các lỗi phổ biến thường gặp trên cẩu tự hành, cẩu ống lồng và cẩu gấp khúc.
- Dầu nóng quá mức: Dầu thủy lực vượt quá 60-70°C thường do lọc dầu tắc, quạt tản nhiệt hỏng hoặc mức dầu thấp. Hậu quả là dầu giảm độ nhớt, làm giảm hiệu suất hệ thống.
- Rò rỉ dầu: Xảy ra ở đường ống, khớp nối, xi lanh hoặc phớt kín. Nguyên nhân chính là phớt cũ, lắp đặt không đúng hoặc rung lắc mạnh trong quá trình làm việc.
- Bơm yếu: Bơm thủy lực không tạo đủ áp suất do mòn piston, bánh răng hoặc van bên trong. Dấu hiệu là xe cẩu nâng chậm và không đạt tải định mức.
- Xi lanh tụt tải: Xi lanh không giữ được vị trí khi nâng tải do van một chiều hỏng hoặc phớt xi lanh bị mòn.
- Cẩu nâng yếu: Toàn bộ hệ thống nâng không đủ lực, thường do áp suất thấp, bơm yếu hoặc van điều khiển bị kẹt.
- Cần cẩu rung giật: Hiện tượng rung hoặc giật khi vận hành do không khí lẫn trong dầu, van điều khiển hỏng hoặc áp suất không ổn định.

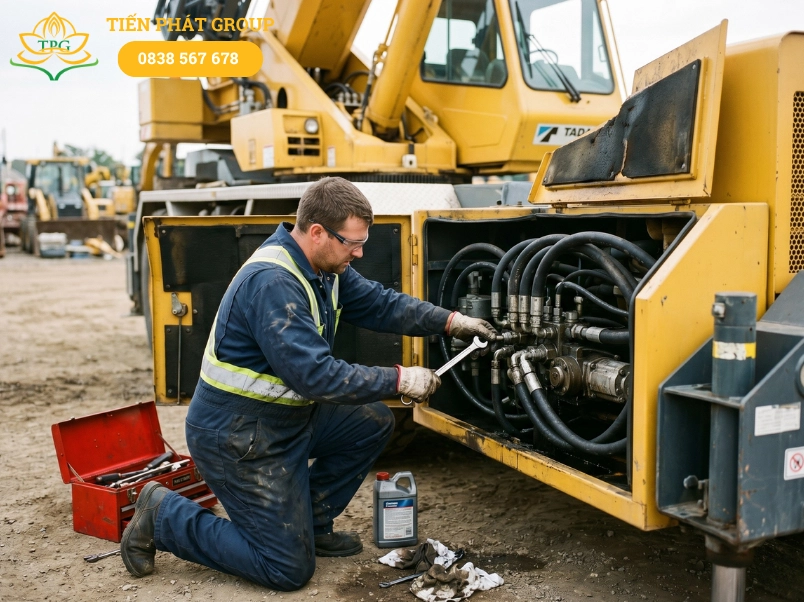

Bảo dưỡng cho hệ thống thủy lực xe cẩu
Bảo dưỡng hệ thống thủy lực xe cẩu giúp duy trì áp suất ổn định, tăng tuổi thọ thiết bị và hạn chế sự cố trong quá trình vận hành.
- Kiểm tra mức dầu thủy lực và rò rỉ bệ máy: Hàng ngày (trước ca làm việc, sau khi làm việc tải nặng)
- Vệ sinh két làm mát và nắp thở thùng dầu: Mỗi 250 giờ hoạt động
- Thay mới lọc dầu (bao gồm lọc hút và lọc hồi): Kiểm tra lọc định kỳ sau mỗi 500 giờ hoạt động và thay lọc theo khuyến cáo kỹ thuật, vệ sinh thùng dầu khi thay dầu mới
- Thay dầu thủy lực và đo kiểm áp suất nén: Mỗi 2000 giờ (hoặc 1 năm), các loại dầu phổ biến gồm ISO VG 46 và ISO VG 68
- Kiểm tra đường ống và khớp nối: Đường ống kỹ thuật cần được kiểm tra khi rò rỉ dầu, nứt gãy, phồng ống hoặc mòn do rung động.
- Kiểm tra áp suất hệ thống: Cần đo áp suất bơm, áp suất van relief và áp suất làm việc của xi lanh để phát hiện sớm các lỗi như bơm yếu, van xả lỗi hoặc tụt áp nội bộ
FAQs – Câu hỏi thường gặp
Vì sao xe cẩu nâng không đủ tải?
Nguyên nhân phổ biến gồm bơm thủy lực yếu, thiếu dầu, tụt áp xi lanh, dầu quá nóng hoặc van relief hoạt động không đúng áp suất thiết kế.
Dầu thủy lực bị đen có nguy hiểm không?
Có. Dầu bị đen thường cho thấy dầu đã oxy hóa, nhiễm bẩn hoặc quá nhiệt kéo dài, làm tăng nguy cơ mòn bơm, kẹt van và giảm tuổi thọ hệ thống thủy lực.
Hệ thống thủy lực xe cẩu dùng áp suất bao nhiêu?
Phần lớn hệ thống thủy lực xe cẩu hoạt động trong khoảng 180 – 350 bar, tùy theo tải trọng và thiết kế của từng dòng cẩu.
Tổng kết
Hệ thống thủy lực xe cẩu là bộ phận quan trọng nhất quyết định hiệu suất và an toàn của xe cẩu. Hiểu rõ cấu tạo, nguyên lý hoạt động, chức năng, lỗi thường gặp và cách bảo dưỡng sẽ giúp bạn vận hành hiệu quả, giảm thiểu sự cố và kéo dài tuổi thọ thiết bị.
Áp dụng đúng quy trình bảo dưỡng và sử dụng dầu, phụ tùng chính hãng là cách tốt nhất để duy trì hiệu năng của hệ thống thủy lực trên các dòng xe cẩu ống lồng lẫn cẩu gấp khúc.
