Hệ thống chống lật trên xe cẩu là tập hợp các cơ cấu cơ khí, hệ thống thủy lực và cảm biến điện tử giúp xe cẩu duy trì trạng thái cân bằng trong quá trình nâng hạ tải trọng.
Thay vì chỉ hoạt động dựa trên cảm giác của người lái, hệ thống này liên tục thu thập, tính toán các thông số thực tế để ngăn chặn triệt để nguy cơ cẩu vượt quá tải trọng an toàn

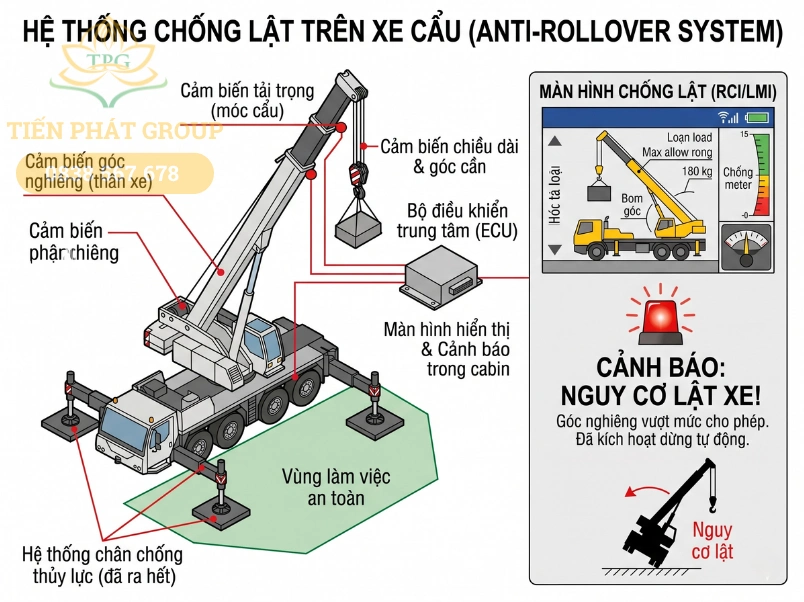

Hệ thống chống lật trên xe cẩu là gì
Hệ thống chống lật trên xe cẩu (crane anti-tip / anti-overload system) là tổ hợp thiết bị an toàn giúp xe cẩu duy trì ổn định trong quá trình nâng hạ tải trọng. Hệ thống liên tục theo dõi các thông số quan trọng như tải trọng, bán kính làm việc, góc cần, độ nghiêng khung gầm và vị trí chân chống, sau đó đưa ra cảnh báo hoặc can thiệp tự động khi phát hiện nguy cơ lật
Cấu tạo và nguyên lý của hệ thống chống lật xe cẩu
Một hệ thống chống lật hoàn chỉnh thường bao gồm: phần mềm điện tử (LMI), hệ thống chịu lực (chân chống), cơ cấu cân bằng (đối trọng) và mạng lưới đo lường (cảm biến).

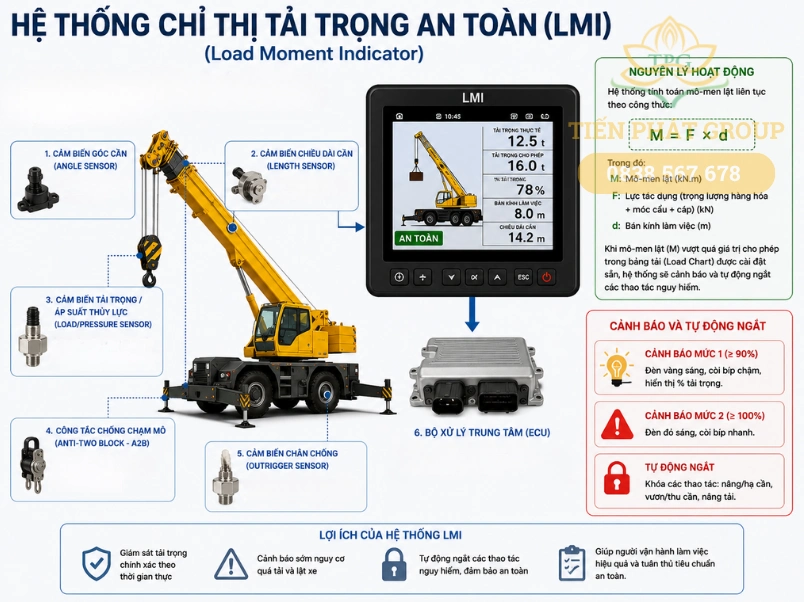

Hệ thống chỉ thị tải trọng an toàn (LMI – Load Moment Indicator)
Load Moment Indicator (LMI) là bộ phận quan trọng nhất trong hệ thống chống lật trên xe cẩu. Đây là hệ thống điện tử có nhiệm vụ giám sát tải trọng nâng và tính toán mô-men lật theo thời gian thực. Trong ngành thiết bị nâng hạ, LMI thường được xem là “bộ não” của hệ thống an toàn cẩu.
Cơ chế hoạt động
Hệ thống liên tục đo đạc các biến số bao gồm: góc vươn của cần, chiều dài cần, trọng lượng vật nâng và bán kính làm việc. Dữ liệu này được vi xử lý nội suy để tính toán độ an toàn của mô-men lật tại thời điểm thực.
Tự động ngắt (Cut-off)
Khi tải trọng hiện tại đạt từ 90% đến 100% định mức cho phép, bộ LMI sẽ phát ra cảnh báo bằng đèn chớp và còi hú. Nếu tải trọng vượt qua ngưỡng 100%, hệ thống sẽ tự động khóa mạch thủy lực, vô hiệu hóa các thao tác làm tăng nguy cơ lật (như vươn cần ra, hạ góc cần xuống hoặc cuốn cáp lên).
Nguyên lý hoạt động
Hệ thống hoạt động dựa trên nguyên lý vật lý về mô-men lực. Mô-men lật được tính theo công thức:
M = F × d
Trong đó:
- M: Mô-men lật (moment).
- F: Lực tác dụng (trọng lượng hàng hóa + móc cẩu + cáp).
- d: Bán kính hoạt động (khoảng cách ngang từ tâm quay của xe đến đường rọi của móc cẩu).

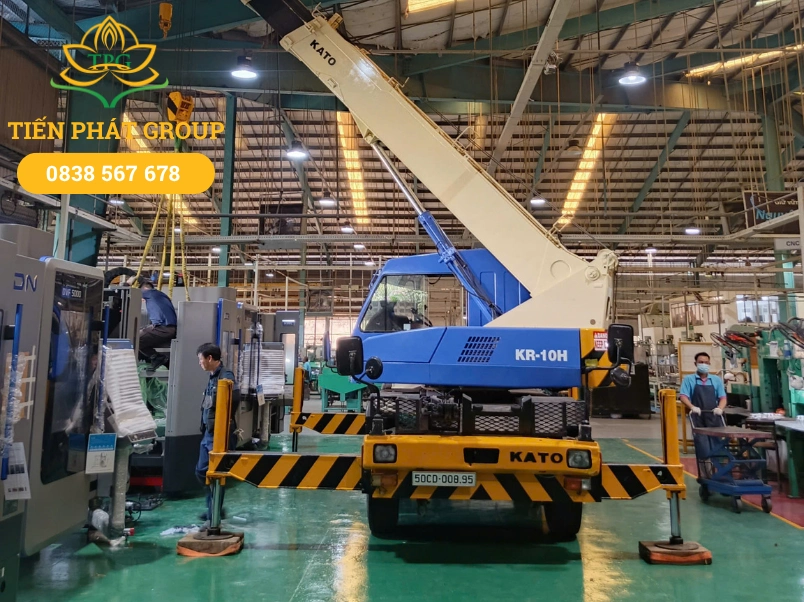

Hệ thống chân chống (Outriggers)
Chân chống (Outriggers) là bộ phận cơ khí chịu lực chính. Hệ thống chân chống được thiết kế để mở rộng ra hai bên sườn xe, tăng tối đa diện tích chân đế để phân tán lực.
- Cơ chế hoạt động: Các dòng xe cẩu bánh lốp đều trang bị chân chống thủy lực. Trước khi tiến hành cẩu hàng, chân chống phải được hạ xuống và mở rộng tối đa để nâng toàn bộ lốp xe khỏi mặt đất, chuyển trọng lượng lên 4 điểm đỡ vững chắc.
- Tấm lót chân chống (Outrigger Pad): Toàn bộ trọng lượng xe và tải nâng dồn lên chân chống. Do đó, phải sử dụng tấm lót gỗ hoặc thép chịu lực để tăng diện tích tiếp xúc, phân tán áp suất và chống lún trên nền đất yếu

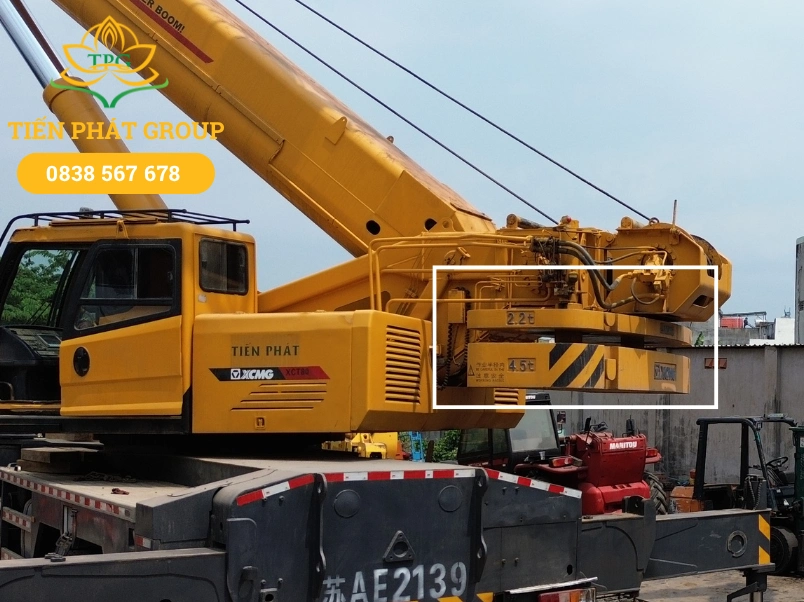

Đối trọng (Counterweight)
Đối trọng (Counterweight) là khối đối trọng được lắp phía sau thân trên của xe cẩu. Cơ chế hoạt động của phần đối trọng là tạo ra một mô-men cân bằng nằm ở hướng đối diện. Khi xe cẩu nhấc một kiện hàng nặng ở phía trước mũi, trọng lượng từ đối trọng phía sau sẽ kéo ghì lại, triệt tiêu lực bẩy và giữ cho trọng tâm của tổng thể thiết bị luôn nằm trong ranh giới an toàn của hệ thống chân chống.
Các loại cảm biến trong hệ thống
Một hệ thống chống lật trên xe cẩu tiêu chuẩn công nghiệp hiện nay tích hợp rất nhiều lớp cảm biến hỗ trợ ổn định và chống lật theo thời gian thực:
- Tilt sensor (Cảm biến nghiêng khung gầm): Cảnh báo tài xế khi khung xe đỗ trên địa hình không bằng phẳng, vượt quá góc nghiêng cho phép (khiến trọng tâm bị lệch).
- Cảm biến góc cần, chiều dài cần và vị trí xoay (Slew position sensor): Theo dõi cấu hình cần để xác định không gian làm việc.
- Cảm biến chân chống (Outrigger position & pressure): Nhận diện mức độ bung của chân chống (bung hết cỡ, bung một nửa hoặc thu gọn) để hệ thống tự động gán với bảng tải tương ứng.
Bộ xử lý trung tâm (ECU)
Bộ điều khiển điện tử (ECU – Electronic Control Unit) là cơ quan ra quyết định. Linh kiện này tiếp nhận toàn bộ các tín hiệu vật lý từ hệ thống cảm biến, chuyển đổi thành dữ liệu số, tính toán theo thời gian thực và điều phối dòng thủy lực để đóng/ngắt các van điều khiển một cách chính xác.

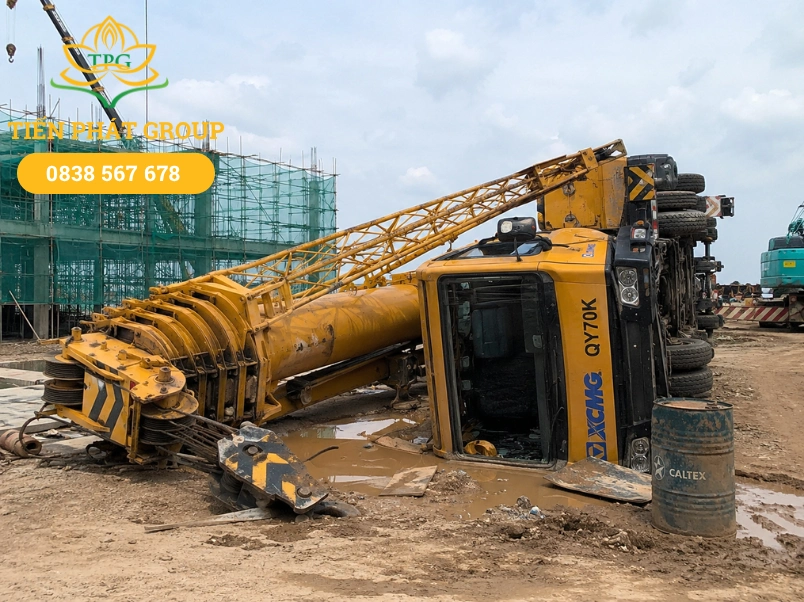

Các nguyên nhân khiến xe cẩu bị lật
Dù được trang bị hệ thống chống lật trên xe cẩu, tai nạn lật cẩu vẫn xảy ra xuất phát từ việc vận hành sai kỹ thuật, vượt giới hạn tải hoặc đánh giá sai điều kiện làm việc thực tế.
- Nâng quá tải trọng cho phép: Thợ vận hành cố tình nhấc khối hàng vượt quá giới hạn an toàn quy định trong bảng tải (Load Chart), khiến mô-men lật lớn hơn mô-men giữ.
- Chân chống (outrigger) đặt không đúng kỹ thuật: Bung chân chống không hết khẩu độ theo cấu hình đã cài đặt trên màn hình LMI, hoặc hạ ben không đủ tầm khiến lốp xe vẫn chịu lực.
- Nền đất yếu hoặc không bằng phẳng: Đất lún, ngập nước hoặc không được khảo sát kỹ khiến một chân chống bị lún sâu. Đây là yếu tố rất phổ biến ở Việt Nam và thường dẫn đến xe mất cân bằng đột ngột.
- Vươn cần quá xa: Hành động bóp mỏ vươn cần (telescope out) làm tăng bán kính làm việc. Theo công thức vật lý, bán kính càng lớn thì lực bẩy càng mạnh, khiến xe cẩu dễ mất cân bằng ngay cả khi tải trọng hàng hóa rất nhẹ.
- Gió lớn tác động lên tải: Tải trọng gió tác động vào bề mặt các kiện hàng có diện tích cản gió lớn sẽ tạo ra lực xô ngang, đẩy thiết bị lệch khỏi trọng tâm thiết kế.
- Thao tác quay cần quá nhanh: Việc quay toa (slew) với tốc độ cao tạo ra lực ly tâm. Lực này hất văng hàng hóa ra xa hơn so với phương thẳng đứng, làm tăng đột biến bán kính làm việc thực tế so với thông số mà máy tính đang đọc.
Tại sao hệ thống chống lật lại quan trọng với xe cẩu?
Hệ thống chống lật trên xe cẩu không chỉ giúp duy trì ổn định tải trọng mà còn đóng vai trò quan trọng trong an toàn vận hành cẩu, bảo vệ thiết bị và giảm thiểu rủi ro tại công trường.
- Bảo vệ người vận hành: Ngăn chặn nguy cơ cabin bị lật nhào hoặc bẹp dúm, đảm bảo an toàn tính mạng trực tiếp cho thợ lái.
- Tránh tai nạn công trường: Xe cẩu đổ sập có thể đè lên công nhân hoặc các cấu trúc lân cận. Việc kiểm soát mô-men tải giúp ngăn chặn các thảm họa nhân mạng diện rộng.
- Bảo vệ hàng hóa và thiết bị: Đảm bảo các kiện hàng giá trị cao không bị rơi vỡ do sự cố mất cân bằng.
- Giảm hư hỏng kết cấu cần cẩu: Việc hệ thống tự động ngắt thao tác khi quá tải giúp các xi-lanh thủy lực, cáp tải và thân cần không bị uốn cong, đứt gãy do chịu lực ép vượt ngưỡng giới hạn vật liệu.
- Đáp ứng tiêu chuẩn an toàn nâng hạ: Theo quy định hiện hành, thiết bị nâng hạ bắt buộc phải có hệ thống LMI hoạt động bình thường mới đủ điều kiện vượt qua các đợt kiểm định an toàn và được phép thi công tại các dự án.
Các công nghệ chống lật hiện đại trên xe cẩu hiện nay
Các dòng xe cẩu hiện đại không còn sử dụng cơ chế chống lật cơ học đơn thuần mà đã tích hợp hệ thống điều khiển tải thông minh, cảm biến điện tử và ECU xử lý thời gian thực
- Công nghệ AML của Tadano: Hệ thống AML (Automatic Moment Limiter) hoặc AML-C/AML-F giám sát mô-men nâng thời gian thực, giao diện màn hình rõ ràng, hỗ trợ chẩn đoán lỗi và tích hợp remote monitoring qua Hello-Net.
- Hệ thống LICCON của Liebherr: Hệ thống điều khiển thông minh do Liebherr phát triển, tích hợp giám sát phạm vi làm việc, tính toán tải trọng chính xác và hỗ trợ điều khiển từ xa qua Bluetooth.
- Crane Control System trên xe cẩu địa hình: Kết hợp nhiều cảm biến và phần mềm quản lý vùng làm việc tự động, thường thấy trên các dòng xe cẩu all-terrain.
- Công nghệ giới hạn vùng làm việc tự động: Cho phép lập trình giới hạn góc quay, chiều cao cần và bán kính để tránh va chạm công trình hoặc đường điện.

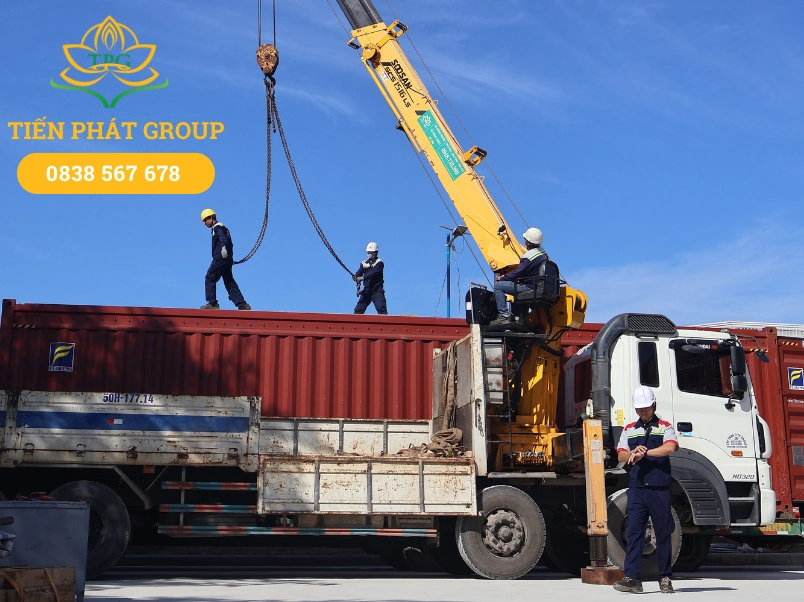

Kinh nghiệm giúp vận hành xe cẩu an toàn và giảm nguy cơ lật
Để tối ưu hóa hiệu quả của hệ thống chống lật trên xe cẩu, thợ vận hành cần tuân thủ đúng quy trình an toàn để hạn chế rủi ro mất ổn định trong quá trình nâng hạ.
- Đọc đúng load chart trước khi nâng: Luôn đối chiếu cấu hình xe hiện tại với bảng tải trước khi nhấc hàng.
- Không vận hành khi địa hình chưa được khảo sát: Yêu cầu kỹ thuật viên đo đạc độ sụt lún của nền đất. Tuyệt đối không thiết lập chân chống gần bờ mương, hố móng hoặc khu vực có nguy cơ sạt lở ngầm.
- Luôn sử dụng outrigger pad phù hợp: Kích thước của tấm lót chân chống (tà vẹt) phải được tính toán dựa trên áp lực tiếp địa của thiết bị. Nền đất càng yếu, diện tích tấm lót yêu cầu càng phải lớn.
- Không phụ thuộc hoàn toàn vào hệ thống điện tử: Cảm biến có thể sai số do bùn đất hoặc đứt dây tín hiệu. Thợ lái cần kết hợp với kinh nghiệm trực quan và không được phép “câu tắt” (bypass) mạch điện để vô hiệu hóa còi báo động khi hệ thống báo lỗi.
FAQs – Câu hỏi thường gặp
Hệ thống chống lật có tự dừng xe cẩu không?
Có. Khi tải trọng vượt ngưỡng an toàn, hệ thống LMI có thể tự động khóa các thao tác làm tăng mô-men lật như nâng cần hoặc vươn cần.
Xe cẩu mini có chống lật không?
Có. Nhiều dòng mini crane hiện nay vẫn được trang bị cảm biến tải và hệ thống giới hạn tải để đảm bảo an toàn nâng hạ.
Vì sao xe cẩu vẫn lật dù có LMI?
LMI chỉ hỗ trợ cảnh báo và kiểm soát tải trọng. Nếu chân chống đặt sai, nền đất bị lún, tải dao động mạnh, bypass hệ thống thì xe cẩu vẫn có thể bị lật.
LMI khác RCI như thế nào?
LMI (Load Moment Indicator) tính toán mô-men tải và nguy cơ lật, trong khi RCI (Rated Capacity Indicator) chủ yếu hiển thị tải trọng nâng so với giới hạn cho phép.
Tổng kết
Hệ thống chống lật trên xe cẩu là lớp bảo vệ quan trọng nhất, kết hợp giữa LMI, chân chống, đối trọng và các cảm biến để kiểm soát mô-men lật thời gian thực. Hiểu rõ nguyên lý hoạt động cùng việc tuân thủ quy trình thực tế giúp giảm đáng kể nguy cơ tai nạn.
