Cách mở chân chống xe cẩu (crane outrigger setup) là thao tác kỹ thuật bắt buộc nhằm mở rộng diện tích chân đế, dịch chuyển trọng tâm xe từ lốp sang nền đất, đảm bảo độ ổn định tĩnh khi xe cẩu nâng hạ hàng hóa nặng.
Nguyên tắc cốt lõi trong quy trình mở chân chống xe cẩu là tuân thủ thứ tự “ngang trước, dọc sau“. Bài viết dưới đây sẽ trình bày chi tiết quy trình 6 bước chuẩn kỹ thuật, giúp kỹ thuật viên loại bỏ rủi ro lật cẩu tại công trường.

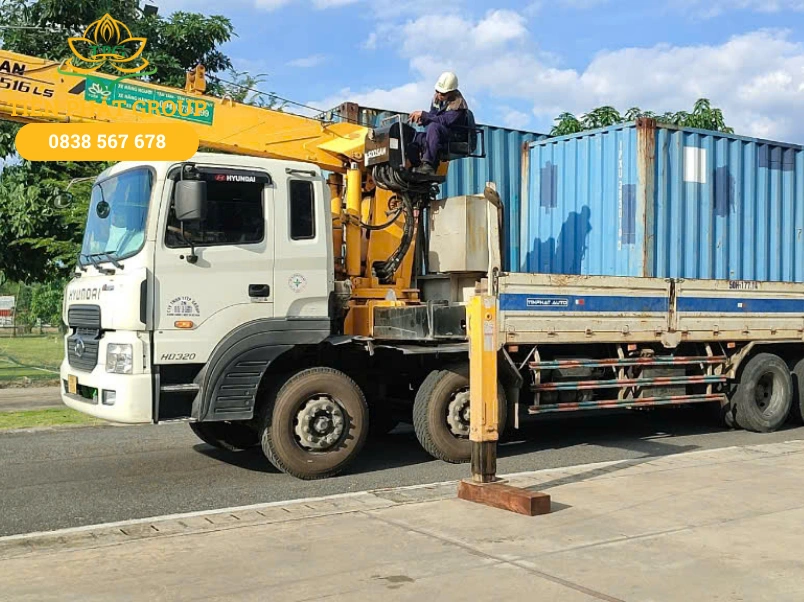

Tại sao phải dựng chân chống xe cẩu đúng cách? Rủi ro thực tế khi làm sai
Nếu không có hệ thống chân chống hoặc không dựng chân chống xe cẩu đúng cách sẽ gây mất cân bằng và dẫn đến lật xe cẩu và các hậu quả khác:
- Lật xe cẩu: Đây là rủi ro phổ biến nhất (chiếm hơn 80% sự cố nâng hạ) do nền đất bị sụt lún không đồng đều hoặc do thợ vận hành không ra hết biên độ chân chống ngang.
- Gãy nứt xi lanh thủy lực: Hạ chân chống không đồng đều hoặc kê tà vẹt trên nền nghiêng khiến xi lanh dọc chịu lực vặn xoắn lệch tâm, làm cong ty ben hoặc bục phớt dầu thủy lực.
- Biến dạng khung gầm: Khi không dàn tải đều qua 4 chân tỳ, lực ứng suất tập trung tại một điểm sẽ làm cong vặn khung xe vĩnh viễn.

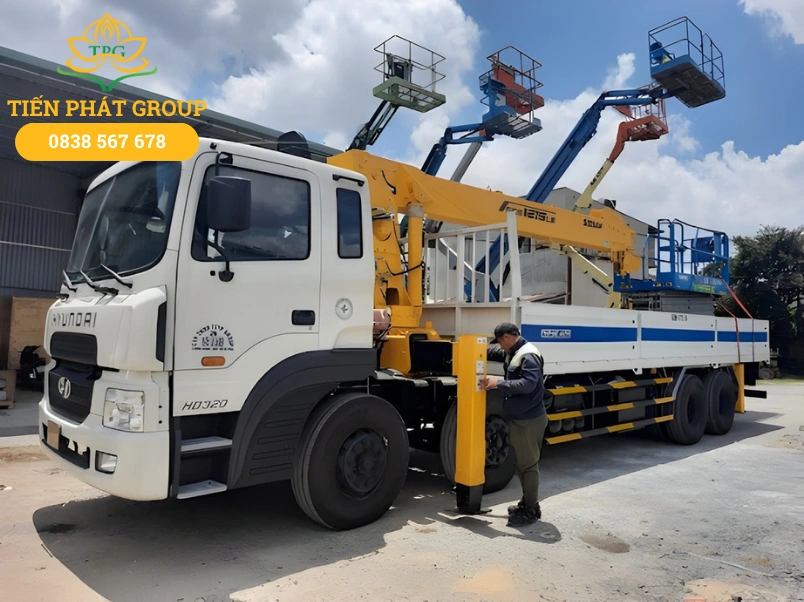

Quy trình mở chân chống xe cẩu chuẩn 6 bước
Dưới đây là quy trình 6 bước chi tiết, áp dụng cho hầu hết xe cẩu tự hành và cẩu bánh lốp. Mỗi bước đều có kiểm tra cụ thể để đảm bảo an toàn trước khi nâng tải.
Bước 1 – Khảo sát và chuẩn bị nền đất
Trước khi đỗ xe, đi vòng quanh khu vực để kiểm tra:
- Nền phải bằng phẳng, cứng, không lún, không có hố, cống ngầm hoặc đất mới đào.
- Khoảng cách tối thiểu từ mép hố móng: 4–6 m tùy loại đất (theo hướng dẫn an toàn thiết bị nâng).
- Loại bỏ đá dăm, sắt vụn, nước đọng.
Nếu nền mềm hoặc nghi ngờ, phải dùng tấm kê chân chống kích thước tối thiểu 60 cm × 60 cm (gỗ cứng, thép hoặc composite) để phân tán áp lực. Không bao giờ đặt trực tiếp đĩa chân lên nền đất.
Bước 2 – Đỗ xe đúng vị trí và chèn bánh xe
Đỗ xe sao cho chân chống có đủ không gian mở rộng hết cỡ hai bên.
- Hãm phanh tay và tắt máy.
- Chèn bánh xe chắc chắn ở cả 4 bánh (chèn trước và sau).
- Kiểm tra xe không nghiêng và khoảng cách an toàn với công trình xung quanh.
Bước này ngăn xe trôi hoặc lăn khi xy lanh thủy lực hoạt động.
Bước 3 – Ra chân chống ngang
Nổ máy, cài PTO (trích công suất).
- Điều khiển ra chân ngang (dầm ngang) hết hành trình theo hướng dẫn của từng model.
- Kiểm tra chốt khóa dầm ngang đã vào đúng vị trí (thường có tiếng “cạch” hoặc đèn báo).
- Cả 4 dầm phải ra đều nhau trừ khi sổ tay xe cho phép khác.
Không ra hết hành trình là nguyên nhân phổ biến gây mất ổn định.
Bước 4 – Hạ chân chống dọc và đặt tấm kê chân chống
Tiếp tục hạ xy lanh thủy lực chân dọc (đĩa chân).
- Đặt tấm kê chân chống ngay dưới đĩa, đúng tâm.
- Hạ từ từ đến khi lốp xe hổng đất 3–5 cm (xe được nâng nhẹ).
- Kiểm tra 4 chân chịu lực đều, không có một chân nào treo hoặc lún trước.
Bước này chuyển toàn bộ tải trọng sang chân chống xe cẩu.
Bước 5 – Kiểm tra mức độ cân bằng bằng bọt nước
Quan sát thước thủy (bọt nước) trên cabin hoặc khung xe.
- Bọt phải nằm chính giữa vạch.
- Nếu nghiêng, điều chỉnh lại xy lanh thủy lực chân dọc cho đến khi cân bằng hoàn toàn.
Các loại xe cẩu hiện đại có cảm biến tự động báo nghiêng; vẫn nên kiểm tra thủ công để chắc chắn.
Bước 6 – Kiểm tra cuối cùng trước khi nâng tải
- Kiểm tra lại toàn bộ chốt khóa, cảm biến an toàn và đèn báo.
- Không có vật cản dưới dầm ngang hoặc gần tấm kê.
- Thử nâng tải nhẹ (10–20% tải định mức theo sơ đồ tải trọng của xe cẩu) để kiểm tra độ ổn định.
- Chỉ khi xe không rung, không nghiêng và không có cảnh báo mới nâng tải chính thức.

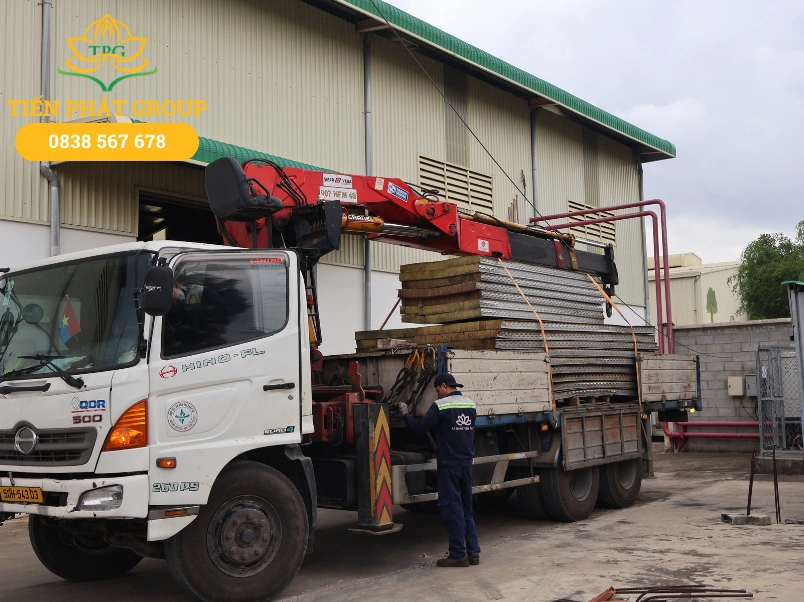

Xử lý sự cố phổ biến khi mở chân chống xe cẩu
Trong thực tế thi công, thợ vận hành sẽ thường xuyên đối mặt với các lỗi thường gặp trên xe cẩu dù đã nắm vững cách mở chân chống như chân kẹt, xy lanh tụt, lún không đều.
Dưới đây là cách xử lý từng trường hợp cụ thể:
Chân chống không ra hết hoặc bị kẹt
Nguyên nhân: Bụi bẩn tích tụ ở ray dầm ngang hoặc chốt khóa bị kẹt.
Xử lý:
- Tắt PTO, kiểm tra ray dầm và lau sạch dầu thừa hoặc bụi.
- Thử ra chân chậm rãi bằng tay (nếu xe có chế độ thủ công).
- Nếu vẫn kẹt, bôi dầu bôi trơn chuyên dụng lên chốt và ray, sau đó thử lại. Không cố ra mạnh tay vì dễ làm hỏng xi lanh.
Xi lanh thủy lực yếu hoặc tụt
Nguyên nhân: Dầu thủy lực thấp hoặc gioăng bị mòn.
Xử lý:
- Bổ sung dầu thủy lực đúng loại theo sổ tay xe.
- Kiểm tra van an toàn và siết chặt mối nối.
- Hạ chân xuống hoàn toàn, tắt máy 5 phút rồi thử lại. Nếu vẫn tụt, gọi kỹ thuật viên kiểm tra bơm thủy lực.
Xe bị nghiêng dù đã dựng chân
Nguyên nhân: Do một chân chịu lực không đều hoặc nền lún một bên.
Xử lý:
- Dừng nâng tải, kiểm tra thước thủy.
- Hạ tất cả chân xuống, điều chỉnh lại tấm kê chân chống và nâng từng chân một đến khi bọt nước nằm giữa.
- Nếu nền lún, đặt thêm tấm kê dày hơn hoặc di chuyển xe sang vị trí khác. Không tiếp tục nâng tải khi xe còn nghiêng.
Cảnh báo cảm biến an toàn kêu
Nguyên nhân: Hệ thống LMI phát hiện một hoặc nhiều chân chưa mở hết biên độ ngang, hoặc cảm biến góc nghiêng nhận thấy xe đang lệch quá dung sai cho phép (thường >1%).
Xử lý:
- Kiểm tra lại chốt khóa dầm ngang và xy lanh thủy lực chân dọc.
- Quan sát đèn báo trên bảng điều khiển, reset cảm biến theo hướng dẫn model.
- Nếu vẫn kêu, kiểm tra mức dầu và dây cảm biến. Chỉ tắt cảnh báo tạm thời khi đã xác định nguyên nhân và khắc phục xong.
Lưu ý an toàn quan trọng theo quy chuẩn Việt Nam
Việc dựng chân chống xe cẩu phải tuân thủ QCVN 7:2012/BLĐTBXH (Quy chuẩn quốc gia về an toàn lao động đối với thiết bị nâng) và TCVN 4244:2005 (Tiêu chuẩn thiết kế, chế tạo và kiểm tra kỹ thuật thiết bị nâng).
Các quy định chính cần nhớ:
- Cơ cấu chân tựa (chân chống) là hạng mục bắt buộc phải đạt tiêu chuẩn trong quy trình kiểm định xe cẩu.
- Phải sử dụng tấm kê chân chống có kích thước tối thiểu 60 cm × 60 cm khi nền không chắc.
- Bất kỳ sự rò rỉ nào ở hệ thống thủy lực của chân cẩu đều dẫn đến việc không được cấp phép hoạt động.
- Thợ vận hành bắt buộc phải có chứng chỉ vận hành xe cẩu, được đào tạo để nắm rõ các kiến thức về cấu tạo, nguyên lý hoạt động của cẩu và phải thực hiện bước nghiệm thu vị trí đặt tấm lót chân chống với giám sát an toàn trước khi nổ máy.

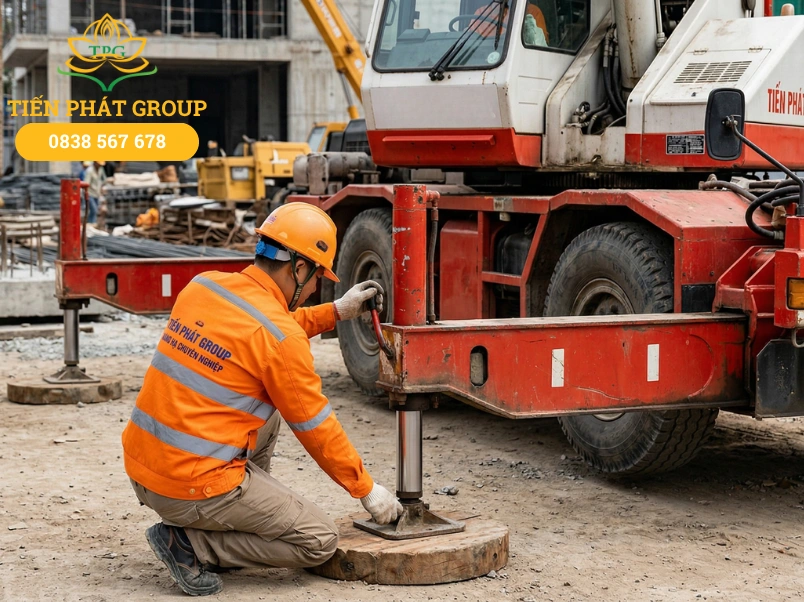

Hướng dẫn mở chân chống theo từng model xe cẩu phổ biến tại Việt Nam
Mỗi model có cách điều khiển ra chân ngang và hạ chân dọc hơi khác nhau. Dưới đây là hướng dẫn thực tế.
Xe cẩu ISUZU FVM / FVR (8–12 tấn)
Cài PTO bằng công tắc trên bảng điều khiển. Ra 4 chân ngang bằng cần joystick bên trái, hạ chân dọc bằng cần bên phải. Kiểm tra chốt khóa bằng đèn báo xanh trên cabin.
Xe cẩu UNIC 250 / 350
Sử dụng remote hoặc cần điều khiển cabin. Ra chân ngang trước khi hạ chân dọc. Model này có cảm biến tự động báo khi chân ra hết hành trình.
Xe cẩu XCMG / Zoomlion (10–25 tấn)
Đối với cẩu XCMG hoặc Zoomlion tiến hành cài PTO qua nút bấm điện. Ra chân ngang bằng cần chính, hạ chân dọc theo thứ tự đối xứng (chân 1-3 trước, chân 2-4 sau). Kiểm tra áp suất thủy lực trên màn hình LCD
Tiến Phát Group – Đối tác cho thuê xe cẩu tuân thủ 100% nguyên tắc an toàn
Tiến Phát Group tự hào là đơn vị cung cấp dịch vụ cho thuê xe cẩu thi công, di dời máy móc chuyên nghiệp với cam kết đặt an toàn lên hàng đầu. Đội ngũ thợ vận hành của chúng tôi được đào tạo bài bản và tuân thủ 100% quy trình mở chân chống xe cẩu chuẩn kỹ thuật.
Mọi thiết bị cẩu tại Tiến Phát (từ Kato, Tadano đến XCMG) đều được trang bị đầy đủ tấm lót chân chống siêu bền, hệ thống bọt thủy cân bằng chuẩn xác và trải qua quy trình kiểm định xe cẩu định kỳ khắt khe. Chúng tôi cam kết loại bỏ hoàn toàn rủi ro sụt lún, lật cẩu, mang lại sự an tâm tuyệt đối cho các tổng thầu và ban quản lý dự án.
FAQs – Câu hỏi thường gặp
1. Tại sao bắt buộc phải mở chân chống ngang hết cỡ trước khi hạ chân dọc?
Việc ra hết xi lanh ngang giúp mở rộng tối đa diện tích chân đế, đẩy trọng tâm xe cẩu vào vùng cực kỳ ổn định để chống lật khi xoay cần chịu tải.
2. Dựng chân chống xe cẩu có cần chèn bánh xe không?
Có, bắt buộc chèn cả 4 bánh để chống trôi khi xy lanh thủy lực hoạt động.
3. Lốp xe phải hổng đất bao nhiêu cm sau khi dựng chân?
3–5 cm là mức chuẩn để chuyển hết tải trọng sang chân chống.
4. Chân chống H-type và X-type khác nhau gì?
H-type mở rộng theo chiều ngang và dọc, phổ biến hơn; X-type mở chéo, phù hợp không gian hẹp nhưng ít ổn định hơn khi tải nặng.
Kết Luận
Cách mở chân chống xe cẩu an toàn chỉ cần thực hiện đúng 6 bước, xử lý kịp thời sự cố và tuân thủ quy chuẩn Việt Nam. Việc làm đúng không chỉ tránh lật xe mà còn giúp công việc diễn ra suôn sẻ và đúng tiến độ.
Đừng để một sơ suất nhỏ ở bước dựng chân làm đánh đổi cả một công trình lớn. Tôn trọng quy trình chuẩn chính là bảo vệ tài sản và tính mạng tại công trường.
