Quy trình buộc và siết cáp cẩu (Rigging) là tập hợp các thao tác kỹ thuật nhằm kết nối an toàn hàng hóa với thiết bị nâng hạ thông qua các phụ kiện chịu lực như cáp thép, cáp vải và ma ní. Gồm 4 bước chính giúp rigger và bác tài xe cẩu buộc sling chắc chắn, siết ốc đúng lực và thử tải an toàn trước khi nâng.
Bài viết dưới đây hướng dẫn chi tiết từng bước thực tế tại công trường, tuân thủ QCVN 7:2012/BLĐTBXH và TCVN 4244:2005. Bạn chỉ cần làm theo thứ tự là giảm được nguy cơ đứt cáp hoặc rơi tải – hai lỗi phổ biến nhất trong nâng hạ.
Tổng quan về kỹ thuật Rigging và tầm quan trọng của quy trình buộc, siết cáp cẩu
Kỹ thuật rigging là toàn bộ quy trình chọn, buộc và siết cáp cẩu để nâng tải an toàn. Quy trình buộc và siết cáp cẩu chính là phần cốt lõi, quyết định xem tải trọng có được phân bố đều hay không.
Nếu buộc sai kiểu hitch hoặc siết ốc siết cáp không đủ lực, cáp có thể tuột hoặc đứt dù xe cẩu có tải trọng định mức cao. Theo quy chuẩn Việt Nam, mọi sling phải đảm bảo hệ số an toàn tối thiểu 5:1 và lắp đặt đúng live end – dead end
Làm đúng quy trình giúp:
- Tránh tai nạn rơi tải.
- Tuân thủ pháp lý kiểm định thiết bị nâng.
- Tăng tuổi thọ cáp thép và phụ kiện.
Quy trình buộc và siết cáp cẩu

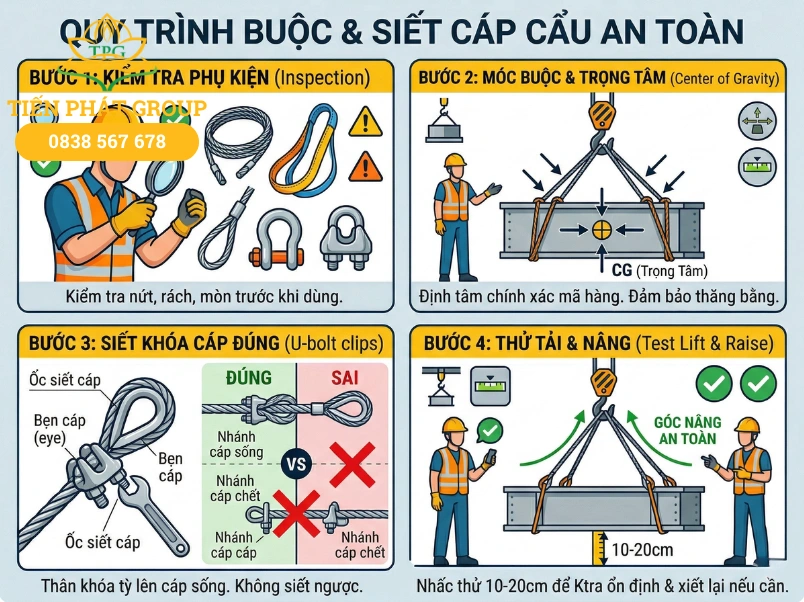

Dưới đây là 4 bước rigging áp dụng ngay cho xe cẩu XCMG, ISUZU, UNIC và các model phổ biến khác gồm: (1) Xác định trọng tâm và kiểm tra vật tư, (2) Chọn kiểu buộc và tính góc nâng, (3) Lắp siết khóa cáp đúng chiều, và (4) Nhấc thử tải 10-20cm
Bước 1: Khảo sát mã hàng và kiểm tra vật tư nâng hạ
Trước khi chạm vào cáp, phải khảo sát tải và kiểm tra toàn bộ vật tư.
Xác định trọng tâm (Center of Gravity) và điểm neo móc
- Xác định Center of Gravity bằng cách quan sát hình dạng tải: điểm cân bằng thường nằm ở giữa khối lượng dày nhất.
- Chọn điểm neo móc sao cho tải không bị nghiêng hoặc xoay khi nâng.
- Nếu tải không đối xứng, dùng 2 sling cân bằng góc nâng.
Tiêu chuẩn kiểm tra cáp thép, cáp vải và ma ní
- Cáp thép: kiểm tra sợi đứt, gỉ sét, méo hoặc đường kính giảm trên 10%. Loại bỏ ngay nếu có.
- Cáp vải: kiểm tra rách, mài mòn hoặc dấu hiệu tiếp xúc hóa chất.
- Ma ní (shackle): kiểm tra ren, chốt và tải trọng ghi trên thân. Không dùng ma ní đã mòn hoặc không rõ nguồn gốc.
Bước 2: Lựa chọn kiểu buộc và tính toán góc nâng cáp
Chọn sai kiểu móc cẩu hoặc góc nâng sẽ làm giảm tải trọng thực tế của sling rất nhiều.
3 Kiểu buộc cáp cẩu (Hitches) phổ biến tại công trường:
- Buộc thòng lọng (Choker hitch): siết chặt quanh tải, phù hợp tải dài hoặc ống. Giảm tải 20-25% so với straight pull.
- Buộc giỏ (Basket hitch): cáp ôm hai bên tải, phân bố lực đều, dùng cho tải phẳng hoặc hộp.
- Buộc thẳng đứng (Vertical hitch): cáp thẳng đứng, tải trọng tối đa nhưng ít dùng vì tải dễ trượt.
Tính toán góc nâng cáp: Góc càng lớn, lực căng cáp càng cao:
Góc giữa hai nhánh sling (sling angle) ảnh hưởng trực tiếp đến lực căng thực tế:
- Góc 60°: tải trọng sling chịu khoảng 1,15 lần tải.
- Góc 90°: chịu khoảng 1,41 lần tải.
- Góc 120°: chịu khoảng 2 lần tải (chỉ còn 50% khả năng nâng định mức).
Tính trước góc nâng để chọn cáp có tải trọng phù hợp và điều chỉnh vị trí móc.

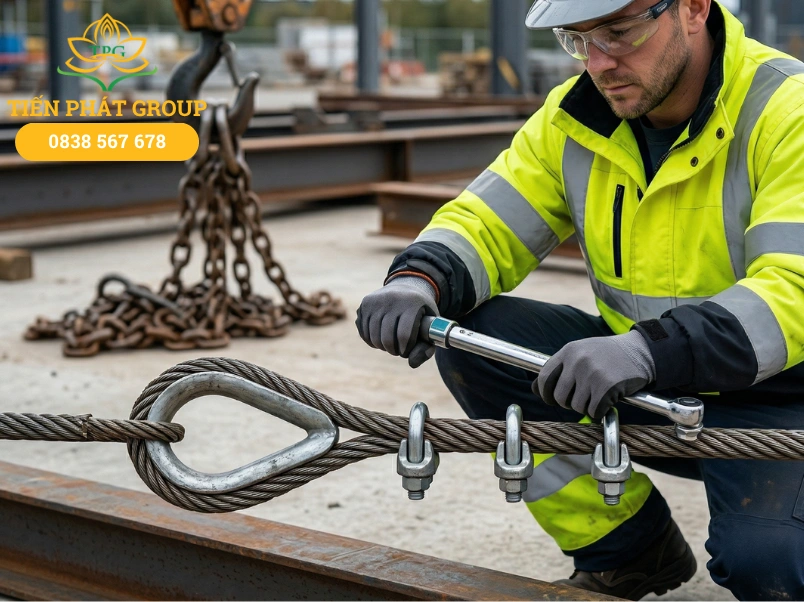

Bước 3: Quy trình luồn cáp và kỹ thuật lắp ốc siết cáp chuẩn chỉ
Đây là bước quan trọng nhất của quy trình buộc và siết cáp cẩu.
- Luồn cáp qua thimble (khuyên lót) để tạo mắt cáp, gập độ dài duôi cáp đúng quy định (tối thiểu 6 lần đường kính cáp).
- Xác định đầu ngắn và đầu dài chịu lực.
- Lắp ốc siết cáp đầu tiên: phần thân khóa nằm trên live end, phần cùm chữ U (U-bolt) nằm trên dead end.
- Lắp các ốc tiếp theo theo khoảng cách bằng 6 lần đường kính cáp.
- Siết xen kẽ 3-5 vòng bằng cờ lê lực, siết đều từng ốc.
- Kiểm tra lại khoảng cách giữa các ốc và lực siết theo khuyến cáo nhà sản xuất.
Không bao giờ lắp ngược U-bolt hoặc siết một lần tất cả ốc.
Bước 4: Thao tác thử tải (Test Lift) và phối hợp tín hiệu
Sau khi buộc xong, thực hiện thử tải trước khi nâng chính thức:
- Nâng tải nhẹ 10-20% tải định mức, giữ ở độ cao 10-20 cm trong 1-2 phút.
- Quan sát cáp có trượt, ốc có lỏng hoặc tải có xoay không.
- Phối hợp tín hiệu rõ ràng với signalman: dùng hand signal chuẩn hoặc radio.
- Chỉ nâng tải chính thức khi không có bất thường.
Xử lý sự cố phổ biến khi buộc và siết cáp cẩu

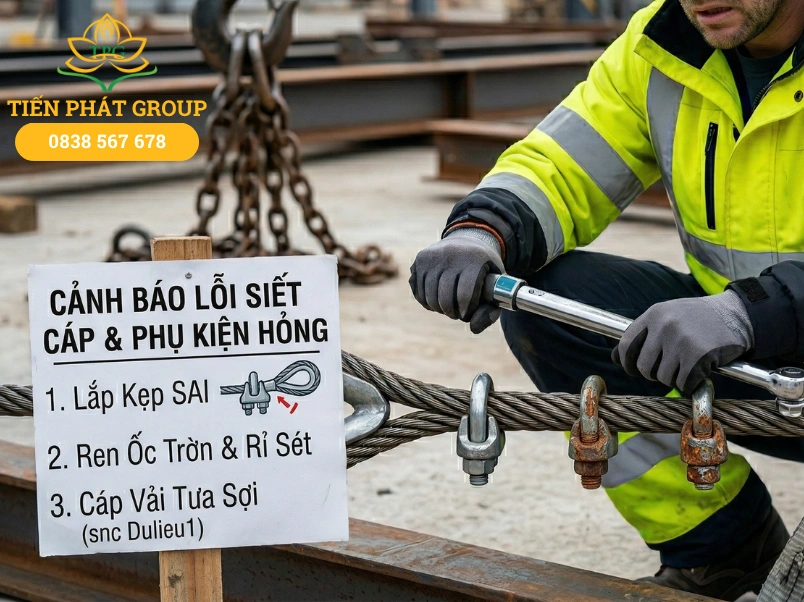

Trong thực tế vận hành xe cẩu, một số sự cố vẫn có thể xảy ra dù đã làm theo quy trình buộc và siết cáp cẩu. Dưới đây là cách nhận biết nguyên nhân và khắc phục ngay tại công trường cho 4 sự cố thường gặp nhất.
Cáp tuột sau siết
Nguyên nhân chính là turnback length quá ngắn, lắp ngược dead end – live end, hoặc siết ốc không đủ lực và không xen kẽ.
Cách xử lý:
- Dừng nâng tải ngay lập tức.
- Tháo toàn bộ ốc siết cáp, kiểm tra lại turnback length (tối thiểu 6 lần đường kính cáp).
- Lắp lại đúng thứ tự: saddle trên live end, siết xen kẽ bằng cờ lê lực theo torque nhà sản xuất.
- Thử tải nhẹ lần nữa trước khi tiếp tục.
Ren ốc trờn hoặc gãy
Thường do siết quá lực một lần, dùng cờ lê thường thay vì cờ lê lực, hoặc ốc đã mòn.
Cách xử lý:
- Thay ngay ốc siết cáp mới (không dùng lại ốc cũ).
- Siết từng ốc theo thứ tự xen kẽ, kiểm tra torque bằng cờ lê lực.
- Kiểm tra ren trên thanh U-bolt trước khi lắp.
Mắt cáp bị méo hoặc nhỏ hơn yêu cầu
Do không dùng khuyên lót (thimble), turnback length không đủ hoặc D/d ratio quá nhỏ.
Cách xử lý:
- Tháo ốc siết cáp, cắt bỏ phần mắt cáp cũ.
- Tạo mắt mới với khuyên lót đúng kích thước và turnback length chuẩn.
- Lắp lại ốc siết cáp theo quy tắc dead end – live end.
Cáp bị xoắn sau khi buộc
Xảy ra khi chọn sai kiểu hitch, sling angle không đồng đều hoặc cáp đã có xoắn từ trước.
Cách xử lý:
- Hạ tải xuống, tháo sling ra.
- Kiểm tra và xoay ngược chiều xoắn của cáp trước khi buộc lại.
- Chọn lại kiểu hitch phù hợp (choker hoặc basket) và điều chỉnh sling angle cân đối hai bên.
Quy định HSE về kiểm tra, bảo dưỡng cáp và phụ kiện nâng hạ
Quy trình buộc và siết cáp cẩu phải tuân thủ nghiêm ngặt các quy chuẩn HSE của Việt Nam:
- QCVN 7:2012/BLĐTBXH: Yêu cầu kiểm tra thiết bị nâng trước mỗi ca làm việc, kiểm định định kỳ và loại bỏ ngay khi phát hiện sợi đứt, xoắn vĩnh cửu hoặc đường kính giảm.
- TCVN 4244:2005: Quy định thiết kế, chế tạo và kiểm tra kỹ thuật thiết bị nâng, bao gồm sling và ốc siết cáp.
- TCVN 10837:2015: Tiêu chuẩn về cáp thép dùng cho thiết bị nâng, yêu cầu kiểm tra hàng ngày tình trạng gỉ sét, mài mòn và xoắn.
Các quy định chung cần thực hiện:
- Kiểm tra cáp và phụ kiện trước và sau mỗi lần sử dụng.
- Loại bỏ sling khi có trên 5% sợi đứt trong một bước xoắn hoặc mắt cáp méo.
- Bảo dưỡng ốc siết cáp bằng cách siết lại sau lần nâng đầu tiên và kiểm tra định kỳ.
- Ghi chép đầy đủ biên bản kiểm tra để phục vụ kiểm định nhà nước.
FAQs – Câu hỏi thường gặp
1. Số lượng ốc siết cáp theo đường kính là bao nhiêu?
Tùy đường kính cáp: 6 mm cần 2–3 ốc, 13 mm cần 3 ốc, 16 mm cần 3 ốc. Luôn kiểm tra bảng tra cáp thép cẩu của nhà sản xuất.
2. Lắp ốc siết cáp U-bolt phải hướng nào?
U-bolt luôn nằm trên dead end (đầu ngắn), saddle nằm trên live end (đầu dài chịu lực). Không bao giờ lắp ngược.
3. Turnback length tối thiểu là bao nhiêu?
Tối thiểu 6 lần đường kính cáp. Ví dụ cáp 13 mm cần turnback length khoảng 78 mm..
4. D/d ratio ảnh hưởng gì đến sling?
D/d ratio càng nhỏ, khả năng chịu lực của cáp càng giảm. Nên chọn móc hoặc ròng rọc có đường kính lớn gấp 20–25 lần đường kính cáp.
Kết luận
Quy trình buộc và siết cáp cẩu chỉ an toàn khi thực hiện đúng thứ tự 4 bước, xử lý kịp thời sự cố và tuân thủ đầy đủ quy định HSE. Việc làm đúng không chỉ tránh đứt cáp, rơi tải mà còn giúp công việc nâng hạ diễn ra đúng tiến độ và giảm thiểu rủi ro pháp lý.
