Cáp thép cẩu là dây cáp từ thép carbon cao hoặc không gỉ, xoắn nhiều sợi để chịu lực kéo lớn, dùng trong cần cẩu nâng hạ tải trọng. Việc chọn đúng các loại cáp thép cẩu dựa trên cấu trúc lõi và lớp mạ bề mặt giúp tăng 30% tuổi thọ thiết bị và đảm bảo an toàn tuyệt đối cho công trình.
Bài viết này phân loại chi tiết theo cấu tạo, vật liệu, thông số kỹ thuật và ứng dụng thực tế của các loại cáp thép cẩu – giúp doanh nghiệp xây dựng, cảng biển chọn cáp phù hợp

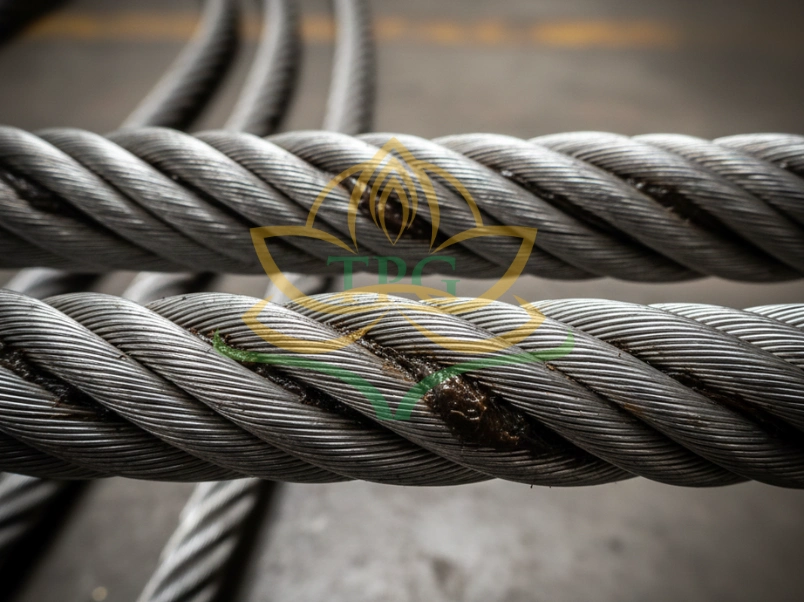

Cấu tạo của cáp thép
Cấu tạo cáp thép bao gồm ba thành phần chính: lõi trung tâm, các tao cáp và các sợi thép đơn lẻ. Sự kết hợp giữa số lượng sợi và phương thức bện tạo ra khả năng chịu lực, độ linh hoạt và độ bền mỏi khác nhau cho từng loại thiết bị nâng. Ký hiệu cấu trúc: số tao × số sợi + loại lõi.
Cụ thể:
- Lõi trung tâm (Core): Là trụ cột nằm giữa sợi cáp, có tác dụng duy trì hình dạng mặt cắt tròn và giảm ma sát giữa các tao cáp. Lõi có thể là sợi tổng hợp (lõi bố – FC) hoặc một sợi cáp độc lập (lõi thép – IWRC).
- Tao cáp (Strand): Gồm nhiều sợi thép đơn bện xoắn lại với nhau. Các tao cáp này sau đó xoắn quanh lõi theo một chiều bện xác định.
- Sợi thép (Wire): Đơn vị nhỏ nhất, thường làm từ thép carbon cao cấp.
- Lớp mỡ bôi trơn: Thành phần quan trọng giúp chống gỉ và giảm ma sát nội bộ khi cáp chuyển động qua puly.
- Ký hiệu cấu trúc: Ví dụ 6×36+IWRC dùng cho cần cẩu tháp, chịu tải 20-50 tấn theo TCVN 4244:2005.

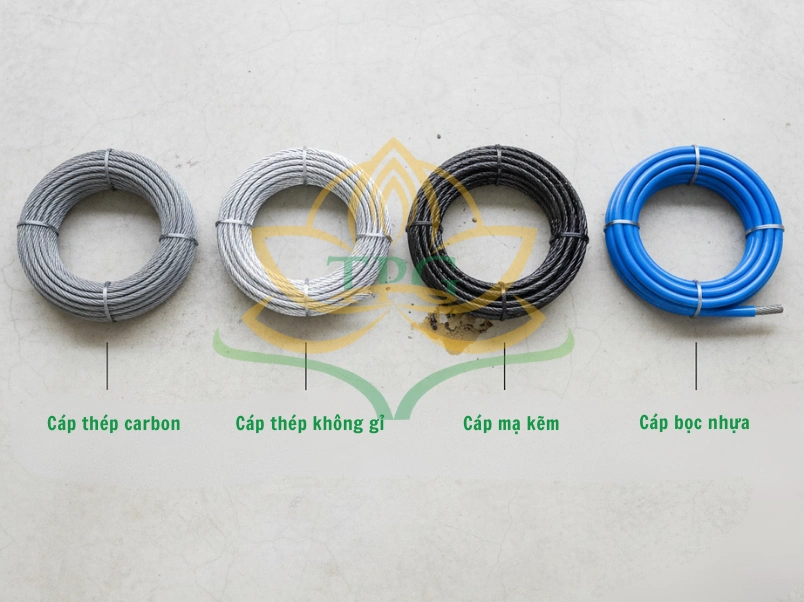

Phân loại theo vật liệu và lớp mạ bề mặt
Phân loại theo vật liệu bao gồm thép carbon và không gỉ, kết hợp lớp mạ như kẽm hoặc không mạ để chống ăn mòn.
Dưới đây là bảng so sánh các loại cáp thép cẩu dựa trên vật liệu bề mặt để bạn đưa ra lựa chọn đầu tư tối ưu:
| Loại cáp | Thuật ngữ tiếng Việt | Cấu trúc chính | Ứng dụng tiêu biểu | Ưu và nhược điểm |
| Cáp thép carbon | Cáp thép thông thường | 6×19, 6×36, 6×37 | Nâng hạ, xây dựng, khai thác mỏ | Ưu: Chịu lực cao, giá rẻNhược: Dễ gỉ nếu không mạ. |
| Cáp thép không gỉ | Cáp inox | 6×19+FC, 7×19 | Môi trường ẩm, thực phẩm, tàu biển | Ưu: Chống gỉ, bềnNhược: Giá cao, đường kính phổ biến 2-16mm. |
| Cáp mạ kẽm | Cáp mạ kẽm | Bất kỳ + lớp mạ kẽm | Cảng biển, viễn thông, neo ngoài trời | Ưu: Chống gỉ sétNhược: Chi phí cao hơn cáp đen. |
| Cáp đen | Cáp đen (không mạ) | Bất kỳ + phủ dầu | Trong nhà, khô ráo, nâng hạ | Ưu: Giá rẻNhược: Dễ oxy hóa nếu ẩm. |
| Cáp bọc nhựa | Cáp bọc PVC | Lõi thép + lớp nhựa | Trang trí, thủy sản, neo giằng | Ưu: Thẩm mỹ, chống mài mònNhược: Ít chịu lực cao. |

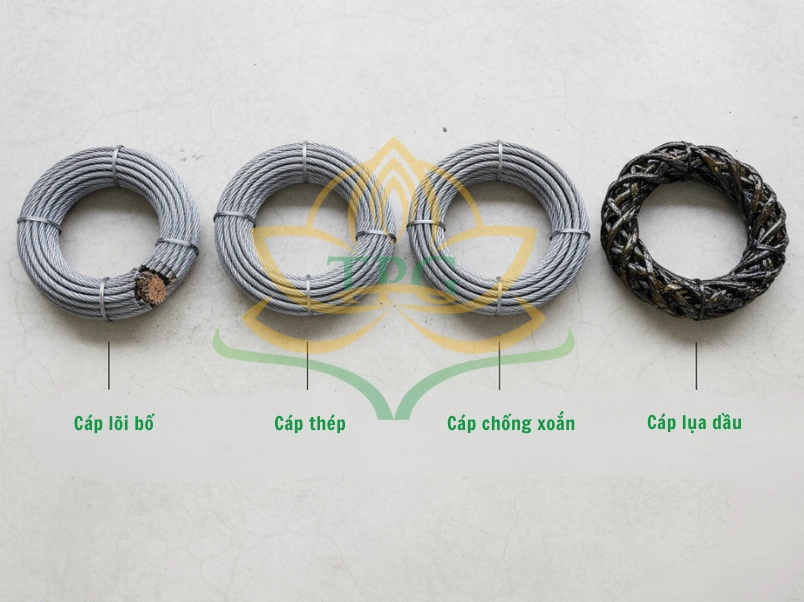

Phân loại theo cấu tạo lõi và tính năng xoắn
Phân loại theo cấu tạo lõi bao gồm lõi bố và lõi thép, kết hợp tính năng xoắn để chịu mỏi hoặc ổn định tải.
| Loại cáp | Thuật ngữ tiếng Việt | Cấu trúc chính | Ứng dụng tiêu biểu | Ưu và nhược điểm |
| Cáp lõi bố | Cáp lõi FC | 6×12+7FC, 6×19+FC | Cẩu trục, thang máy | Ưu: Linh hoạt, chống mỏiNhược: Chịu lực kém hơn lõi thép. |
| Cáp lõi thép | Cáp lõi IWRC | 6×36+IWRC, 8×36+IWRC | Cẩu tháp, tải nặng | Ưu: Chịu lực tăng 15-20%Nhược: Cứng hơn. |
| Cáp chống xoắn | Cáp chống xoắn | 19×7, 35×7 | Cẩu tháp, nâng cao | Ưu: Ổn định tải;Nhược: Ít linh hoạt. |
| Cáp lụa dầu | Cáp lụa dầu | 6×19, 6×37 + dầu | Nâng hạ, nông nghiệp | Ưu: Giảm ma sát;Nhược: Không dùng môi trường ẩm. |

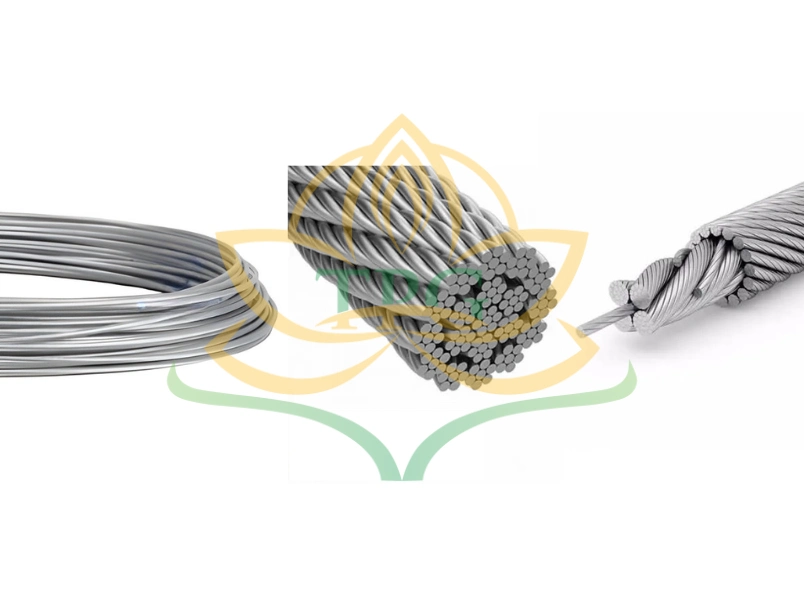

Phân loại theo phương pháp bện và tiết diện
Phân loại theo phương pháp bện bao gồm xoắn xuôi/ngược và số lớp bện, kết hợp tiết diện để tăng độ bền.
| Loại cáp | Thuật ngữ tiếng Việt | Đặc điểm cấu trúc | Ứng dụng/Mục đích | Ưu và nhược điểm |
| Cáp bện đơn/đôi/ba | Tao cáp/Bện đôi/Bện ba | Xoắn một/hai/ba lớp | Neo cơ bản đến ứng dụng nặng | Chịu lực tăng dần theo số lớp bện. |
| Cáp xoắn xuôi | Cáp xoắn xuôi | Sợi xoắn cùng chiều | Nâng hạ thông thường | Ưu: Linh hoạt; Nhược: Dễ xoắn tải. |
| Cáp xoắn ngược | Cáp xoắn ngược | Sợi xoắn ngược chiều | Chống xoắn | Ưu: Ổn định; Nhược: Cứng hơn. |
| Cáp tiết diện tròn | Cáp tròn | Sợi cùng kính | Phổ biến nhất | Ưu: Dễ uốn; Nhược: Khe hở lớn. |
| Cáp tiết diện 6 cạnh | Cáp 6 cạnh | Tiết diện lục giác | Chịu mài mòn | Ưu: Bền mòn; Nhược: Cứng, khó uốn. |
| Cáp đặc biệt | EVOLUTION TK16 | Đặc biệt cho tải cao | Cẩu cao cấp | Ưu: Chịu mỏi cao; Nhược: Giá cao. |
Bảng tra cáp thép cẩu
Bảng tra cáp thép cẩu cung cấp thông số về đường kính, cấu trúc và lực kéo đứt giúp người dùng lựa chọn loại cáp tương thích với tải trọng nâng hạ của thiết bị. Việc đối chiếu bảng tra chuẩn là bước bắt buộc để đảm bảo an toàn kỹ thuật và tuân thủ các quy định về kiểm định thiết bị nâng.
Dưới đây là bảng tổng hợp thông số kỹ thuật cho các loại cáp thép cẩu phổ biến:
| Đường kính (mm) | Cấu trúc chính | Loại lõi (Core) | Lực kéo đứt tối thiểu (MBL) (kN) | Ứng dụng phổ biến |
| 10 | 6×19+FC | Lõi bố | 51.5 | Cẩu tự hành nhỏ, nâng hạ nhẹ. |
| 12 | 6×36+IWRC | Lõi thép | 89.1 | Xe cẩu bánh lốp, xây dựng dân dụng. |
| 16 | 6×36+IWRC | Lõi thép | 158.0 | Cẩu tháp, nâng hạ công nghiệp. |
| 20 | 35×7 | Chống xoắn | 252.0 | Cẩu siêu trường, thi công nhà cao tầng. |
| 24 | 6×37+IWRC | Lõi thép | 356.0 | Cẩu bánh xích, tải trọng nặng. |
Các thông số kỹ thuật
Thông số kỹ thuật của cáp thép bao gồm các trị số về khả năng chịu tải, giới hạn an toàn và độ bền cơ học. Hiểu rõ các thực thể này giúp người quản lý thiết bị xác định thời điểm cần thay thế cáp và đảm bảo hệ số an toàn tối ưu cho mọi công việc nâng hạ:
Khi đánh giá các loại cáp thép cẩu, bạn cần đặc biệt lưu ý các chỉ số EAV (Entity Attribute Value) sau:
- Tải trọng kéo đứt tối thiểu (Minimum Breaking Load – MBL): Là lực kéo nhỏ nhất làm sợi cáp bị đứt hoàn toàn trong điều kiện thử nghiệm tiêu chuẩn.
- Tải trọng làm việc an toàn (Safe Working Load – SWL): Mức tải lớn nhất mà cáp được phép nâng trong thực tế. Công thức tính: $SWL = MBL / k$, với $k$ là hệ số an toàn (thường $k=5$ cho mục đích nâng hạ chung).
- Cấp độ bền của thép (Grade): Thể hiện cường độ chịu kéo của vật liệu sợi thép, phổ biến nhất là 1770, 1960, hoặc 2160 $N/mm^2$.
- Hệ số an toàn (Safety Factor): Tỷ lệ giữa tải trọng kéo đứt và tải trọng làm việc. Tỷ lệ này đảm bảo cáp không bị đứt đột ngột do các lực động phát sinh khi xe cẩu tăng tốc hoặc phanh gấp.
- Độ mỏi (Fatigue Resistance): Khả năng chịu đựng việc uốn cong liên tục qua puly mà không bị gãy sợi đơn. Cáp lõi bố (FC) thường có độ mỏi tốt hơn so với cáp lõi thép cứng
FAQs – Những câu hỏi thường gặp về các loại cáp thép cẩu
1. Làm sao để chọn đúng đường kính cáp thép cho xe cẩu?
Bạn cần dựa vào tải trọng làm việc an toàn (SWL) của xe và đường kính rãnh puly; thông thường, đường kính cáp phải tương thích tuyệt đối với thiết kế của nhà sản xuất để tránh mài mòn sớm.
2. Khi nào cần thay thế cáp thép cẩu để đảm bảo an toàn?
Thay cáp ngay khi phát hiện số sợi đứt vượt quá giới hạn cho phép (thường là 10% trong một bước bện), đường kính giảm quá 7%, hoặc có dấu hiệu nổ cáp, gỉ sét lõi nghiêm trọng.
3. Sự khác biệt thực tế giữa cáp 6×36 và 6×19 là gì?
Cáp 6×36 sở hữu nhiều sợi thép nhỏ hơn nên có độ mềm dẻo cao và khả năng chống mỏi tốt, trong khi cáp 6×19 có sợi thép to hơn, bền bỉ hơn trong môi trường chịu ma sát bề mặt lớn.
4. Tại sao cáp chống xoắn lại đắt hơn các loại cáp thông thường?
Do cấu trúc bện nhiều lớp ngược chiều phức tạp (19×7, 35×7), giúp triệt tiêu momen xoắn tự thân, đảm bảo an toàn tuyệt đối cho các tác vụ nâng hạ siêu cao.
5. Cáp lõi thép (IWRC) có cần bôi trơn thường xuyên không?
Có, việc bôi trơn định kỳ bằng mỡ chuyên dụng giúp giảm ma sát giữa các tao cáp và ngăn chặn sự ăn mòn điện hóa từ bên trong lõi.
Tổng kết
Hy vọng bài viết đã cung cấp cái nhìn sâu sắc và chuyên môn về hệ thống cáp thép. Lựa chọn các loại cáp thép cẩu phù hợp không chỉ đơn thuần là mua một linh kiện thay thế, mà là đầu tư vào sự an toàn của con người và tài sản. Tại Tiến Phát Group, chúng tôi luôn áp dụng các quy trình kiểm định xe cẩu nghiêm ngặt, đảm bảo mọi sợi cáp từ cáp lụa dầu đến cáp lõi thép (IWRC) đều đạt trạng thái hoàn hảo trước khi ra công trường.
