Cáp cẩu (dây cáp thép cẩu hàng) là bộ phận quan trọng nhất chịu lực nâng hạ trên xe cẩu, cẩu trục và thiết bị nâng. Cáp cẩu được cấu tạo từ nhiều sợi thép cao cấp xoắn lại với nhau, có khả năng chịu tải lớn và phải đảm bảo hệ số an toàn.

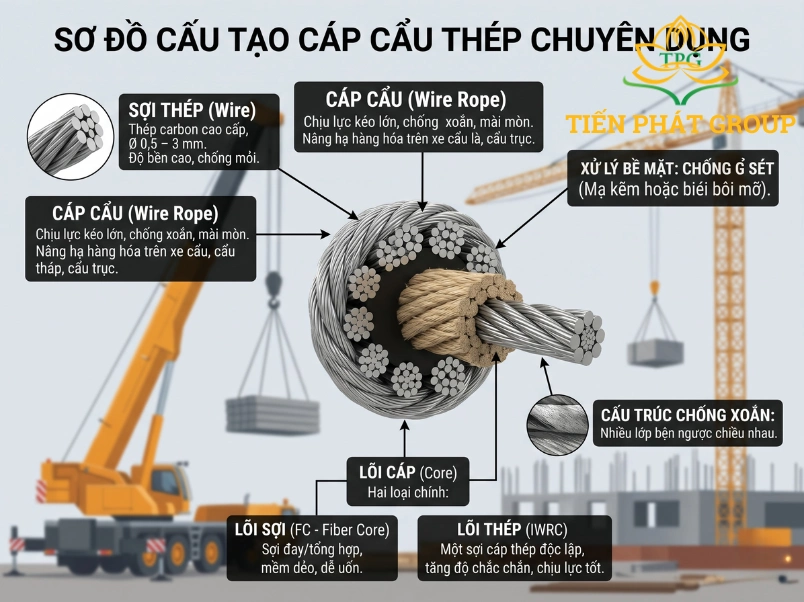

Cáp cẩu là gì? Cấu tạo cáp cẩu
Cáp cẩu là loại dây cáp thép chuyên dụng dùng để nâng hạ hàng hóa trên các thiết bị như xe cẩu tự hành, cẩu tháp, cẩu trục. Cáp cẩu phải chịu được lực kéo lớn, chống xoắn và mài mòn trong quá trình vận hành liên tục.
Cấu tạo của cáp cẩu gồm 3 phần chính:
- Sợi thép: Là đơn vị nhỏ nhất, được kéo nguội từ thép carbon cao cấp, đường kính thường từ 0,5 – 3 mm. Sợi thép có độ bền cao và khả năng chống mỏi tốt.
- Tao cáp (Strand): Nhiều sợi thép được xoắn lại với nhau theo chiều nhất định tạo thành một tao cáp.
- Lõi cáp (Core): Phần trung tâm của cáp, có hai loại chính là lõi sợi (FC – Fiber Core) làm từ sợi đay hoặc sợi tổng hợp, giúp cáp mềm hơn, dễ uốn và lõi thép (IWRC – Independent Wire Rope Core) gồm một sợi cáp thép độc lập, tăng độ chắc chắn và chịu lực tốt hơn.
Cáp cẩu thường có nhiều lớp tao cáp bện với chiều xoắn ngược nhau giữa các lớp để chống xoắn và tăng độ ổn định khi nâng tải. Bề mặt cáp có thể được xử lý mạ kẽm hoặc bôi mỡ để chống gỉ sét, đặc biệt khi sử dụng ngoài trời.

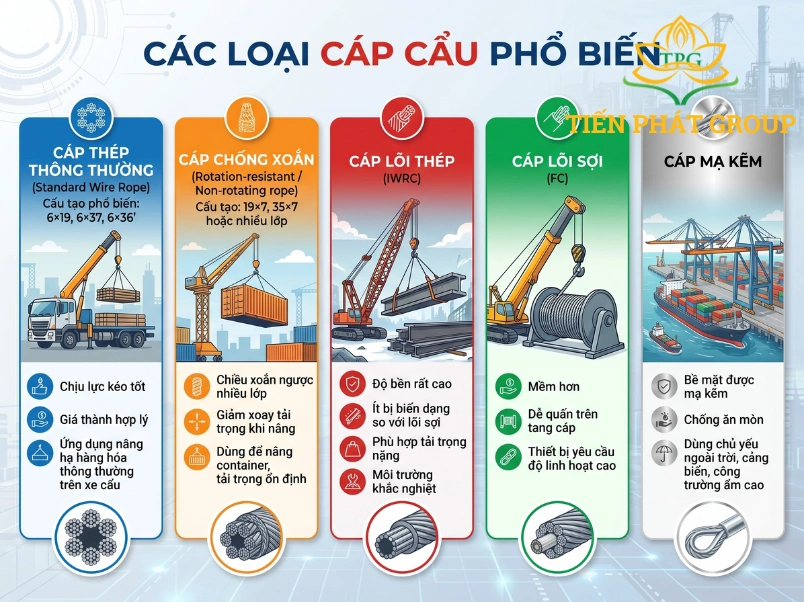

Các loại cáp cẩu phổ biến
Cáp cẩu được phân loại theo nhiều tiêu chí. Dưới đây là các loại phổ biến nhất trong an toàn khi cẩu hàng:
- Cáp thép thông thường (Standard Wire Rope): Cấu tạo phổ biến: 6×19, 6×37, 6×36. Có khả năng chịu lực tốt, giá thành hợp lý. Được ứng dụng nâng hạ hàng hóa thông thường trên xe cẩu.
- Cáp chống xoắn (Rotation-resistant / Non-rotating rope): Cấu tạo: 19×7, 35×7 hoặc nhiều lớp hơn. Có đặc điểm là chiều xoắn ngược nhiều lớp giúp giảm xoay tải trọng khi nâng. Dùng để nâng hàng hóa chính xác, container, tải trọng cần giữ ổn định.
- Cáp lõi thép (IWRC): Độ bền cao, ít bị biến dạng hơn so với lõi sợi. Phù hợp với tải trọng nặng và môi trường khắc nghiệt.
- Cáp lõi sợi (FC): Mềm hơn, dễ quấn trên tang cáp, thường dùng cho thiết bị yêu cầu độ linh hoạt cao.
- Cáp mạ kẽm: Bề mặt được mạ kẽm để chống ăn mòn. Dùng chủ yếu ngoài trời, cảng biển, công trường có độ ẩm cao.
Cách chọn loại cáp cẩu khi cẩu hàng bằng xe cẩu
Cáp cẩu đóng vai trò quyết định trong việc nâng hạ an toàn. Việc chọn đúng loại giúp đảm bảo tải trọng, giảm xoắn và tăng tuổi thọ thiết bị.
Khi chọn cáp cẩu cho xe cẩu tự hành, cần xem xét các yếu tố sau:
- Tải trọng làm việc (SWL/WLL): Xác định tải trọng tối đa cần nâng. Chọn cáp có lực đứt danh nghĩa cao gấp ít nhất 5 lần tải trọng làm việc.
- Cấu tạo chống xoắn: Ưu tiên cáp chống xoắn (19×7, 35×7) cho hàng hóa cần giữ ổn định, container hoặc nâng chính xác. Loại này giảm xoay tải trọng khi nâng cao.
- Cấu tạo thông thường: Cáp 6×19, 6×37 hoặc 6×36 (IWRC) phù hợp cho cẩu hàng thông thường, chịu lực tốt và giá hợp lý.
- Lõi cáp: Lõi thép (IWRC) sẽ chịu lực cao, ít biến dạng, dùng cho tải nặng và môi trường khắc nghiệt. Còn lõi sợi (FC) mềm hơn, dễ quấn, phù hợp khi cần linh hoạt cao.
- Xử lý bề mặt: Chọn cáp mạ kẽm cho công trường ngoài trời, cảng biển hoặc môi trường ẩm ướt để chống gỉ sét.
- Đường kính cáp: Phải phù hợp với ròng rọc và tang quấn theo hướng dẫn của nhà sản xuất xe cẩu. Đường kính quá nhỏ làm giảm tuổi thọ, quá lớn làm giảm độ linh hoạt.
- Điều kiện làm việc: Xem xét tần suất sử dụng, môi trường (bụi bẩn, hóa chất, nhiệt độ) và chiều cao nâng.
Khuyến nghị thực tế: Với xe cẩu di động nâng hàng thông thường, cáp 6×37 IWRC mạ kẽm là lựa chọn phổ biến. Với yêu cầu chống xoắn cao, dùng 35×7 hoặc 19×7. Luôn kiểm tra load chart của xe cẩu trước khi quyết định.

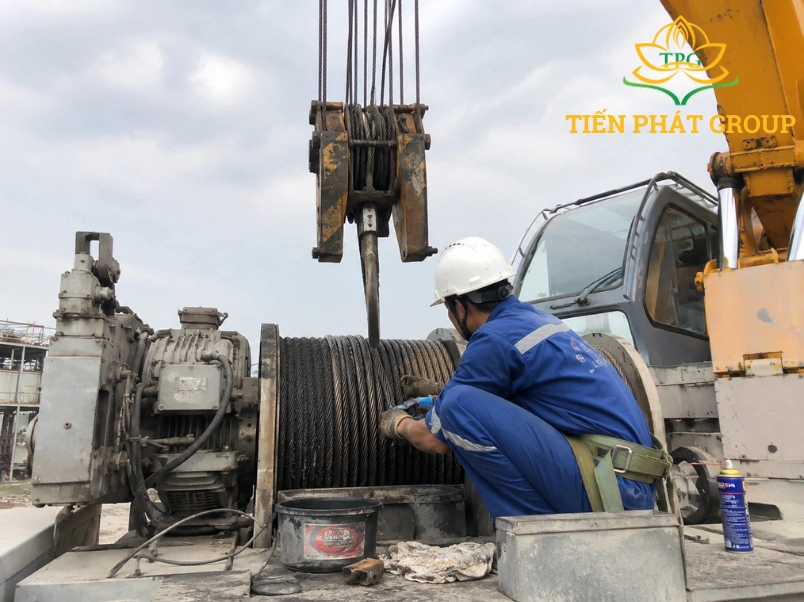

Kiểm tra và bảo dưỡng cáp cẩu chuẩn kỹ thuật
Kiểm tra và bảo dưỡng định kỳ giúp phát hiện sớm hư hỏng, tránh đứt cáp và tai nạn theo
Kiểm tra hàng ngày (trước ca làm):
- Quan sát bằng mắt thường toàn bộ chiều dài cáp đang làm việc.
- Kiểm tra dấu hiệu đứt sợi, gỉ sét, xoắn, tưa hoặc biến dạng.
- Kiểm tra vị trí cáp tiếp xúc nhiều với ròng rọc và tang quấn.
Kiểm tra định kỳ (hàng tuần hoặc theo giờ làm việc):
- Đo số sợi đứt trong khoảng chiều dài nhất định (ví dụ: 8 lần đường kính cáp).
- Kiểm tra giảm đường kính cáp do mài mòn.
- Phát hiện tình trạng gỉ sét bên trong, bôi trơn thiếu hoặc kẹt cáp.
Tiêu chí loại bỏ cáp cẩu (theo TCVN 10837:2015):
- Số sợi đứt vượt giới hạn cho phép.
- Giảm đường kính từ 7% đến 10% tùy loại.
- Gỉ sét nghiêm trọng, xoắn mạnh hoặc biến dạng.
- Hao mòn bề mặt vượt 1/3 đường kính sợi.
Bảo dưỡng cáp cẩu:
- Bôi mỡ chuyên dụng định kỳ để giảm ma sát và chống gỉ.
- Làm sạch bụi bẩn, cát sau mỗi ca làm.
- Quấn cáp đúng cách trên tang, tránh chồng chéo.
- Lưu trữ cáp dự phòng ở nơi khô ráo, thoáng mát.
FAQs – Câu hỏi thường gặp
1. Nên chọn cáp cẩu 6×37 hay 35×7?
Cáp 6×37 dùng cho nâng thông thường, chịu lực tốt. Cáp 35×7 là loại chống xoắn, phù hợp nâng hàng chính xác hoặc container.
2. Hệ số an toàn của cáp cẩu theo quy định là bao nhiêu?
Theo TCVN 4244:2005, hệ số an toàn tối thiểu là 5:1 cho cáp nâng thông thường.
3. Bao lâu kiểm tra cáp cẩu một lần?
Kiểm tra hàng ngày bằng mắt thường và định kỳ theo TCVN 10837:2015 hoặc hướng dẫn nhà sản xuất.
4. Dấu hiệu nào phải thay cáp cẩu ngay lập tức?
Đứt nhiều sợi, gỉ sét nặng, giảm đường kính rõ rệt hoặc xoắn mạnh.
5. Cáp cẩu mạ kẽm có bền hơn loại thường không?
Có, loại mạ kẽm chống gỉ tốt hơn, phù hợp sử dụng ngoài trời và môi trường ẩm.
Tổng kết
Cáp cẩu là bộ phận then chốt quyết định mức độ an toàn khi cẩu hàng bằng xe cẩu. Việc chọn đúng loại theo tải trọng, cấu tạo chống xoắn và điều kiện làm việc, kết hợp kiểm tra bảo dưỡng định kỳ giúp kéo dài tuổi thọ và giảm thiểu rủi ro đứt cáp, rơi tải. Áp dụng đúng quy trình chọn, kiểm tra và bảo dưỡng cáp cẩu là yêu cầu bắt buộc để đảm bảo an toàn khi cẩu hàng tại công trường.
